LOTUS ELAN+2 PARTS MANUAL

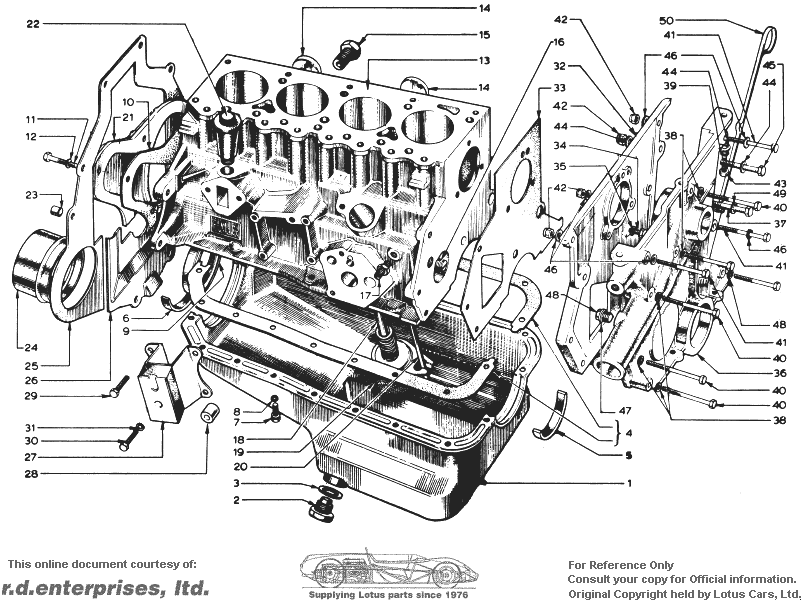

Section EA -- Engine -- Block


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
 F026E0701          Engine Assembly - Weber Carburetters From ?
 H026E0701              Engine Assembly - Weber Carburetters Upto 1279
 M026E0701              Engine Assembly - Stromberg Carburetters From 1280 to ?
 I026E0701              Engine Assembly - Stromberg Carburetters
 P026E0701              Engine Assembly - Weber Carburetters From Jan. 1971
 A026E0700              Short Cylinder Bolck Assembly
A026E6083
(2731E6675)
             Oil Pan
2731E6730              Drain Plug
2731E6734              Washer - Drain Plug
3027E6781              Gasket - Oil Pan Upto ?
 A026E6085
(2730E6710A)
             Gasket - Oil Pan LH From ?
 A026E6084
(2730E6711A)
             Gasket - Oil Pan RH From ?
A026E6082
(2733E6722A)
             Packing - Oil Pan Front
A026E6086
(2730E6723A)
             Packing - Oil Pan Rear
A026E6064
(20308S8)
18               Screw, Oil Pan to Block
A026E611718               Washer, Oil Pan to Block
2724E6701A              Seal - Crankshaft Rear
10 2730E6344A              Gasket - Oil Seal Housing
11 A026E6047
(20366S2)
             Bolt, Oil Seal Housing to Cylinder Block
12 A026E6091
(34806S2)
             Washer, Oil Seal Housing to Cylinder Block
13 C026E07080              Cylinder Block Assembly
14 A026E6090
(35300S)
             Plug - Water Jacket
15 A026E6032
(87786ES)
             Plug - Water Drain
16 A026E6031
(87837ES2)
             Plug - Oil Gallery
 A026E6017              Plug - Transverse Oil Gallery
17 90295              Connector - Oil Perssure Gauge
 A026E6034
(357966S)
             Plug - Oil Gallery Drain
18 A026E6089
(2730E6615A)
             Plug - Oil Intake
19 A026E6088
(2730E6623A)
             Screen Assembly - Oil Pump
20 2730E6K656              Pipe - Return
21 X026E0384
(2730E6K301)
             Housing - Rear Oil Seal Retaining
22 026E0034              Breather Connection
 A026E0322              Grommet - Breather Connection
 B026E0033              Tube - Breather Connection
23 A026E6106
(105E6397)
             Dowel Pin - Clutch Housing to Cylinder Block
24 A026E6125              Cover - Starter Motor Nose
25 A026E6108
(2730E7007)
             Intermediate Plate 0 Upper
26 2735E6382A              Intermediate Plate - Lower
27 026E6011              Engine Mounting
 XUFS0614              Screw, Engine Mounting to Chassis
 YUFN060F              Nut, Engine Mounting to Chassis
 A06W1207              Washer, Engine Mounting to Chassis
28 026E0375              Spacer Bush, Engine Mounting to Cylinder Block
29 A026E6078
(20326S7)
             Bolt, Engine Mounting to Cylinder Block
30 112981ES              Bolt, Engine Mounting to Cylinder Block
31 34807S              Washer, Engine Mounting to Cylinder Block
32 026E0004              Timing Chain Backplate
33 026E0005              Gasket - Timing Chain Backplate
34 A026E6045
20344S2)
             Set Screw
35 34505              Washer
 026E0705              Timing Case Cover Assembly Upto ?
 A026E0705              Timing Case Cover Assembly From ?
36 026E0361              Timing Case Cover Upto ?
 A026E0361              Timing Case Cover From ?
 026E0734              Timing Case Cover with Oil tube
 A026E6030
(105E6754)
             Oil Tube
37 A026E6051
(45512S2)
             Bolt, Timing Case to Cylinder Block
38 A026E6054
(34805S2)
             Washer, Timing Case to Cylinder Block
39 X036M6246
(34806S2)
             Washer, Timing Case to Cylinder Block
40 A026E6057
(45510S2)
             Bolt, Timing Case to Cylinder Block
41 A026E6056
(45511S2)
             Bolt, Timing Case to Cylinder Block
42 PT/D082/11/2              Nut, Timing Case to Cylinder Block
43 A026E6095
(20386ES)
             Bolt, Timing Case to Cylinder Block
44 A036E6243
(34746ES)
             Washer, Timing Case to Cylinder Block
45 20513S              Bolt, Timing Case to Cylinder Block
46 A026E6050
(44715S7)
             Washer, Timing Case to Cylinder Block
47 026E0049              Washer, Timing Case to Cylinder Block
48 026E0047              Plug, Timing Case to Cylinder Block
49 34802              Washer, Timing Case to Cylinder Block
 026E0383              Dip Stick (replaced by A026E0383B)
50 A026E0383B              Dip Stick
