LOTUS ELAN PARTS MANUAL

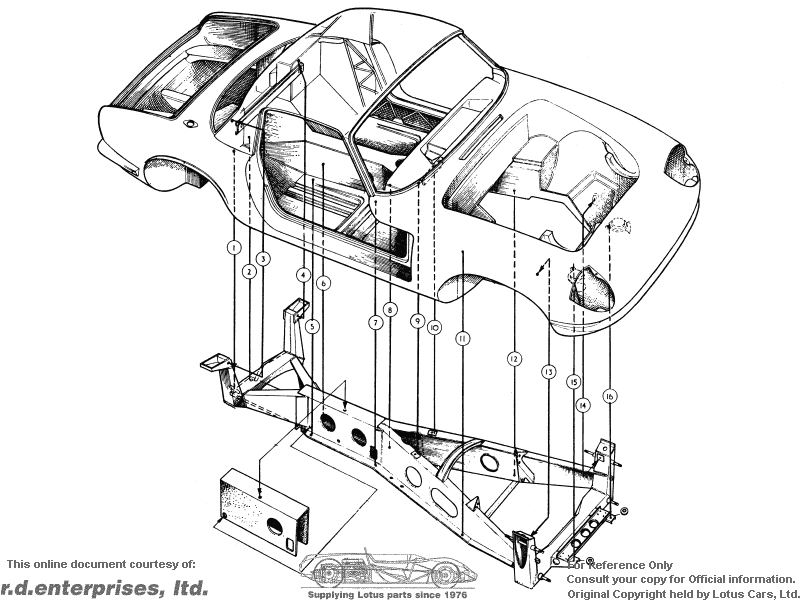

Section BA -- Body -- Attaching


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
1 XUCB06241                   Screw, Rear Body to Frame
 L06W00003                   Washer, Rear Body to Frame
 A06W2006AR                   Washer, Rear Body to Frame
 AUCN060F1                   Nut, Rear Body to Frame
2 XUCS06201                   Screw, Rear Body to Frame
3 XUFB07241                   Bolt, Rear Strut Brace to Body
4 XUFB07241                   Bolt, Rear Strut Brace to Body
 036B06852                   Washer, Rear Strut Brace to Body
 A07W14082                   Washer, Rear Strut Brace to Body
5 XUCS06161                   Screw, Bodyshell to Backbone
6 XUCS06161                   Screw, Bodyshell to Backbone
7 XUCS06161                   Screw, Bodyshell to Backbone
8 XUCS06161                   Screw, Bodyshell to Backbone
 L06W00004                   Washer, Bodyshell to Backbone
 A06W2006AR                   Washer, Bodyshell to Backbone
 026B00682                   Sealing Ring, Bodyshell to Backbone
9 XUFB06241                   Bolt, Tunnel to Chassis
10 XUFB06241                   Bolt, Tunnel to Chassis
 A06W12072                   Washer, Tunnel to Chassis
 L06W00002                   Washer, Tunnel to Chassis
11 XUCS06161                   Screw, Bodyshell to Backbone
12 XUCS06161                   Screw, Bodyshell to Backbone
 L06W00002                   Washer, Bodyshell to Backbone
 A06W2006AR                   Washer, Bodyshell to Backbone
13 XUFB06201                   Bolt, Front Wheelarch to Frame
14 XUFB06201                   Bolt, Front Wheelarch to Frame
 A06W12072                   Washer, Front Wheelarch to Frame
 L06W00002                   Washer, Front Wheelarch to Frame
15 XUCS06321                   Screw, Front Body and Horns to Chassis
16 XUCS06321                   Screw, Front Body and Horns to Chassis
 A06W12074                   Washer, Front Body and Horns to Chassis
 AUCN060F2                   Nut - Front Body and Horns to Chassis
