LOTUS ELAN PARTS MANUAL

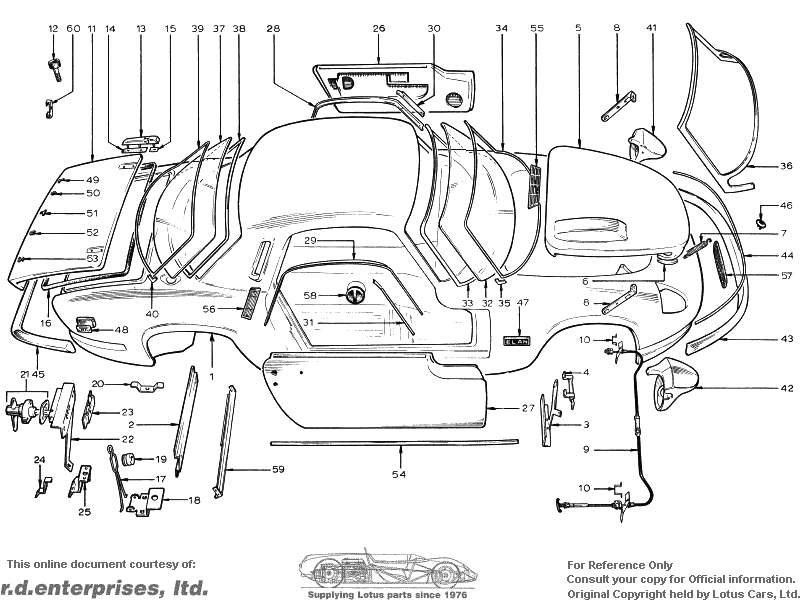

Section BB -- Body -- Attachments


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
 026B0001  1 1               Body Shell Upto 5810
 036B0001      1 1           Body Shell, Coupe, Inc. Items 5, 11, 26, 27, 41, 42 From 5811 to 7894
 500B0001      1 1           Body Shell, Convertible, Inc. Items 5, 11, 26, 27, 41, 42 From 5811 to 7894
 A056B0001          1         Body Shell,- Coupe, Replaced by (056B1800 manual omission?), Inc. Items 5, 11, 26, 27, 41, 42 From 7895
 A045B0001          1         Body Shell, Convertible, Replaced by (056B1801 manual omission?), Inc. Items 5, 11, 26, 27, 41, 42 From 7895
1 056B1800          1     +   Body Shell,- Coupe, Inc. Items 5, 11, 26, 27, 41, 42
 056B1801          1       + Body Shell, Convertible, Inc. Items 5, 11, 26, 27, 41, 42
 045B1800          1     +   Body Shell, Coupe, Inc. Items 5, 11, 26, 27, 41, 42
 045B1801          1       + Body Shell, Convertible, Inc. Items 5, 11, 26, 27, 41, 42
 C056B1801            1     + Body Shell, Coupe, Inc. Items 5, 11, 26, 27, 41, 42
 B045B1801            1     + Body Shell, Convertible, Inc. Items 5, 11, 26, 27, 41, 42
 026B03171                 + Plate, Footbox Blanking Up to Intorduction of "Handed" Bodies
 4344                 + 'Pop' Rivet Up to Intorduction of "Handed" Bodies
 A02W 04054                   Washer Up to Intorduction of "Handed" Bodies
 036B0002      1 1 1 1       Frame, Door, RH
 036B0003A      1 1 1 1       Frame, Door, LH
2 A036A0060      1 1 1 1       Brace, Rear Strut
3 026B0239      1 1 1 1       Bracket, Facla Support From 5811
4 A036P0003      1 1 1 1       Bracket, Heater Mounting From 5811
 026B00301                   Bonnet Lid, Replaced by C026B0030 Upto 7894
5 C026B00301                   Bonnet Lid (with power bulge) From 7895
6 026B00312                   Hinge Skid Plate
 026B60004                   'Pop' Rivet, Skid Plate
7 C026B00341                   Spring, Bonnet Hinge
8 026B00152                   Bracket, Bonnet Support
 PSTS10162                   Screw
 A03W06052                   Washer
 LUFN100F2                   Nut
 026B0036  1 1               Cable, Bonnet Release Upto 5810
9 036B0036      1 1 1 1       Cable, Bonnet Release From 5811
 036B12801                   Bracket, Cable to Facla
 050B1395            1       Bracket, Bonnet Release 1970 Federal
 DWDS06054                   Screw, Bracket
 026B03771                   Foam Rubber, Rear Bonnet
 026B0033  2 2               Bonnet Catch Plate Upto 5810
10 036B0033      2 2 2 2       Bonnet Catch Plate From 5811
 026B60004                   'Pop' Rivet
 026B00322                   Spring, Bonnet Catch
 036B60264                   Screw
 LUFN100F2                   Nut
 A03W06054                   Washer
 026B0040  1 1               Boot Lid Upto 5810
11 036B0040      1 1 1 1       Boot Lid From 5811
12 036B6030      2 2 2 2       Location Buffer, Boot Lid From 5811
 XUCS0516      2 2 2 2       Screw From 5811
 LUCN050F      4 4 4 4       Nut From 5811
 L05W0000      4 4 4 4       Washer From 5811
 026B0041  2 2               Hinge Upto 5810
 026B0042  2 2               Gasket Upto 5810
 LUCN040F  4 4               Nut Upto 5810
 A04W0905  4 4               Washer Upto 5810
13 036B6006      2 2 2 2       Hinge From 5811
14 036B1112      AR AR AR AR       Gasket, Rear Replaced by A036B1112 From 5811
 A036B1112      AR AR AR AR       Gasket, Rear From 5811
15 036B1111      AR AR AR AR       Gasket, Front Replaced by A036B1111 From 5811
 A036B1111      AR AR AR AR       Gasket, Front From 5811
 LUCN040F      4 4 4 4       Nut From 5811
 A04W1207      4 4 4 4       Washer From 5811
 026B0327  1 1               Seal, Boot Lid Upto 5810
16 036B0327A      1 1 1 1       Seal, Boot Lid From 5811
 026B0044  1 1               Spring, Boot Lid Stay Upto 5810
17 500B0044      1 1 1 1       Spring, Boot Lid Stay From 5811
 026B0043  1 1               Bracket, Boot Lid Stay Upto 5810
 LUCN040F  1 1               Nut Upto 5810
 A04W0905  4 4               Washer Upto 5810
 026B0011  4 4               Plate, Support Stay Upto 5810
 DSTS1008  1 1               Screw Upto 5810
 AUFN100F  2 2               Nut Upto 5810
 026B0016  2 2               Clip, Floor Upto 5810
 XUCS0408  1 1               Screw Upto 5810
 026B0017  1 1               Stay, Support Upto 5810
 026B6036  1 1               Split Pin Upto 5810
18 500B0043      1 1 1 1       Bracket, Boot Lid Stay From 5811
 LUCN050F      2 2 2 2       Nut From 5811
 A05W1007      2 2 2 2       Washer From 5811
 XUFS1008      1 1 1 1       Screw From 5811
 A03W0605      1 1 1 1       Washer From 5811
 LUFN100F      1 1 1 1       Nut From 5811
19 036B0495      1 1 1 1       Bobbin, Boot Stay Sprlng From 5811
 XUCB04161                   Bolt
 L04W00001                   Washer
 036B6012      1 1 1 1       Bollard, Boot Lock From 5811
 XUCS0408      1 1 1 1       Screw From 5811
 L04W0000      1 1 1 1       Washer From 5811
 A04W0905      1 1 1 1       Washer From 5811
20 036B05991                   Clamp, Spare Wheel
 XUCS0548    1               Screw, 'Knock-on' Wheel From 5811
 XUCS0540  1 1               Screw, 'Bolt-on' Wheel From 5811
 XUCS0520      1 1 1 1       Screw, 'Knock-on' Wheel From 5811
 XUCS0532      1 1 1 1       Screw, 'Bolt-on' Wheel From 5811
 036B6066  1 1               Lock Assembly, Boot Upto 5810
21 036B0803A      1 1 1 1       Lock Handle wlth Gasket
 DSTS1012      2 2 2 2       Screw From 5811
 LUFN100F      2 2 2 2       Nut From 5811
 A03W0605      2 2 2 2       Washer From 5811
22 036B0452      1 1 1 1       Mounting Bracket, Lock From 5811
 XUCS0508      1 1 1 1       Screw From 5811
 L05W0000      2 2 2 2       Washer From 5811
23 036B6273      1 1 1 1       Budget Lock From 5811
 XUCS0408      2 2 2 2       Screw From 5811
 AUCN040F      2 2 2 2       Nut From 5811
 L04W0000      2 2 2 2       Washer From 5811
24 036B1855      1 1 1 1       Side Support Bracket, Floor From 5811
60 036B1436      2 2 2 2       Mounting Bracket, Boot Wall From 5811
25 036B1856            1       Centre Support Bracket 1970 Federal From 7895
59 036B1857            1       Front Support Bracket 1970 Federal From 7895
 036B1650            1       Brace, Rear Scuttle 1970 Federal
 036B1145            1       Blanking Shield 1970 Federal
 026B0045            1       Bracket, Boot Floor Support 1970 Federal
 026B6000      4 4 4 4       Rivet From 5811
 A026B0755  1 1               Door Shell, LH Upto 5810
 A026B0756  1 1               Door Shell, RH Upto 5810
 036B0755      1 1           Door Shell, LH From 5810 to 7894
 036B0756      1 1           Door Shell, RH From 5810 to 7894
26 A036B0755          1 1       Door Shell, LH From 7895
27 A036B0756          1 1       Door Shell, RH From 7895
28 036B0309      1 1 1 1       Drip Rail, LH Coupe from 5811
29 036B0310      1 1 1 1       Drip Rail, RH Coupe from 5811
 KSTS0608      16 16 16 16       Screw, Rail Coupe from 5811
30 500B0309      1 1 1 1       Drip Rail, LH Convertible from 5811
31 500B0310      1 1 1 1       Drip Rail, RH Convertible from 5811
 KSTS0606  1 1               Screw, Rail Convertible from 5811
 026B0029  1 1               Windscreen Upto 5810
 036B6060  1 1               Weatherstrip Upto 5810
 026B6038  1 1               Fillerstrip Upto 5810
36 026B0702  1 1               Windscreen Frame Upto 5810
 XUCB0424  2 2               Bolt, Frame to Body Upto 5810
 036B2000      1 1           Windscreen Frame From 5811 to 7894
 A04W0905  2 2               Washer Upto 5810
 XUFB0420  2 2               Bolt Upto 5810
 A04W0905  2 2               Washer Upto 5810
 LUFN040F  2 2               Nut Upto 5810
 XUFS0412  6 6               Screw, Windscreen Frame to Body Upto 5810
 A04W0905  12 12               Washer Upto 5810
 LUFN040F  6 6               Nut Upto 5810
 KSTS1016  2 2               Screw, Frame Centre to Body Upto 5810
 LUFN100F  2 2               Nut Upto 5810
 026B6024  2 2               Stud ('dot') Upto 5810
 KSTS0408  2 2               Screw, Stud to Frame Upto 5810
 026B0301  2 2               Eye Bolt Upto 5810
 LUFN040F  2 2               Nut, Eye Bolt Upto 5810
 A04W0905  2 2               Washer Upto 5810
 026B0024  1 1               Tie-Rod, Frame Upto 5810
 026B0025  1 1               Slotted Bush Upto 5810
 026B6037  1 1               Cupwasher Upto 5810
 A026B0321  1 1               Sealing Strip, Frame to Body Upto 5810
 036B0029      1             Windscreen (.015 in. centre) From 5811 to 7399
 036B0549      1 1           Weatherstrip From 5811 to 7399
 036B6274      1 1           Fillerstrip From 5811 to 7399
35 036B0480      2 1           Corner Trim From 5811 to 7399
 036B029C      1             Windscreen, Tinted (.015 in. centre) From 5811 to 7399
32 036B029B        1 1 1       Windscreen (.030 in. centre) Fitted in all Series 5 cars from 7640 From 7400
 036B029D        1 1 1       Windscreen (.030 in. centre), Sundym From 7400
 036B029E          1 1       Windscreen, Shaded Sundym From 7400
33 036B0549A          1 1       Weatherstrip From 7400
34 036B6258          1 1       Fillerstrip From 7400
 036B1682          1 1       Sticker, 'Running-in Speeds' From 7895
 050B1692          1 1       Sticker, 'Lotus World Champion Car again' From 7895
 500B0024      1 1 1 1       Tie-Rod, Windscreen Frame Convertible only From 5811
 LUFN100F      1 1 1 1       Nut Convertible only From 5811
 036B6275      1 1 1 1       Nipple, Tie-Rod Convertible only From 5811
 500B0262      1 1 1 1       Mounting Bracket Convertible only From 5811
 PSTS1012      1 1 1 1       Screw Convertible only From 5811
 W011      1 1 1 1       Spacer Convertible only From 5811
 A03W1204      1 1 1 1       Washer Convertible only From 5811
37 036B0349      1 1 1 1       Rear Screen From 5811
 A036B0349      1 1 1 1       Rear Screen, Heated (Series 4 only) From 5811
 B036B0349      1 1 1 1       Rear Screen, Sundym From 5811
38 036B0555      1 1 1 1       Weatherstrip From 5811
39 036B6276      1 1 1 1       Fillerstrip From 5811
40 036B0479      2 2 2 2       Corner Trim From 5811
41 026B0119  1 1 1 1 1         Headlamp Bowl, LH
42 026B0120  1 1 1 1 1         Headlamp Bowl, RH
 026B0119A            1       Headlamp Bowl, LH 1970 Federal
 026B012nA            1       Headlamp Bowl, RH 1970 Federal
 XUCS04204                   Screw, Bowl to Body
 L04W00004                   Lockvasher
 XUCS04202                   Screw, Bowl Stop
 XUCS04242                   Screw
 LUCN040F4                   Locknut
 026B0050  1 1               Front Bumper Upto 5810
43 A036B0050      1 1           Front Bumper From 5811 to 7894
 A036B0050C          1         Front Bumper From 7895 (Non-Fed.)
 B036B0050            1       Front Bumper, Can be fitted back to 5811 From 7895 (Fed. only)
44 026B60391                   Trim Strip, Bumper
 PBAS04082                   Screw, Trim Strip
 ABAN040F2                   Nut, Trim Strip
 A036B61792                   Bolt, Bumper Outer Fixing
 L05W00002                   Washer, Bumper Outer Fixing
 A05W10072                   Washer, Bumper Outer Fixing
 ABFN050H1                   Nut, Bumper Outer Fixing
 XUCS04201                   Screw, Bumper Centre Fixing
 A04W16061                   Washer, Bumper Centre Fixing
45 A036B00601                   Rear Bumper
 XUCB04202                   Bolt
 L04W00002                   Washer
46 026B02691                   Nose Badge
 LUFN100F2                   Nut
 A03W06052                   Washer
 026B0275  1 1               Badge 'Elan' Upto 5810
47 036B0275      1 1 1 1 1     Badge 'Elan' From 5811
 026B0274    1               Badge 'Lotus' From 3900 to 5910
 026B0280    1               Badge 'S.2' From 3900 to 5910
 026B6041  4 15 2 2 2 2 2     Fastner, Badge
 046B6027          2 2 2     Bezel, Badge From 7895
 036B6024          4 4 4     Clip, Bezel From 7895
 036B0501    2 2 2           Badge, 'World Champions' From 3900 to 5910
 036B0502    2 2 2           Packing Piece, Badge From 3900 to 5910
 046B6027    2 2 2           Bezel, Badge From 3900 to 5910
 036B6024    4 4 4           Clip, Badge From 3900 to 5910
48 A036B2073          1 1 1     Badge, 'World Champioms' (1963 65,68,70)
 A036B6341          1 1 1     Bezel, Badge
 443          3 3 3     Clip, Bezel
49 036B0544      1 1 1 1 1     Badge 'L' From 5811
50 036B0545      1 1 1 1 1     Badge 'O' From 5811
51 036B0546      1 1 1 1 1     Badge 'T' From 5811
52 036B0547      1 1 1 1 1     Badge 'U' From 5811
53 036B0548      1 1 1 1 1     Badge 'S' From 5811
 036B6024      11 11 11 11 11     Clip, Badge (Letters)
 036B0285      1 1 1 1 1     Badge 'SE' From 5811
 036B1425          1 1 1     Badge 'S4' From 5895
 036B0279      1 1           Badge 'Coupe' From 5811 to 7894
 036B6058      4 4 4 4 4     Clip, Badge From 5811
 A036U0017              1     Badge 'Elan Sprint'
 036B0268        2           Badge 'Super Safety' From 7400 to 7894
 036B0635        2           Bezel, Badge From 7400 to 7894
 036B6024        4           Clip, Badge From 7400 to 7894
54 026B1023          2 2       Exterior Trim Strip From 7895 (S/E & Fed.)
 050B6010          12 12       Clip From 7895 (S/E & Fed.)
 036B6033          12 12       'Pop' Rivet From 7895 (S/E & Fed.)
 A03W0806          12 12       Washer From 7895 (S/E & Fed.)
55 026B02711                   Heater Intake Grille
 036P0013      1 1 1 1 1     Extractor Grille, LH From 5811 (Coupe only)
56 036P0014      1 1 1 1 1     Extractor Grille, RH From 5811 (Coupe only)
 MSTS1012      4 4 4 4 4     Screw From 5811 (Coupe only)
 L03W0000      4 4 4 4 4     Washer From 5811 (Coupe only)
 A03W1601      4 4 4 4 4     Washer From 5811 (Coupe only)
57 026B02721                   Radiator Air Intake Grille
 KSTS10084                   Spire Screw
 050B60044                   Spire Nut
 036B1525      1 1 1 1 1     Grille Mesh, Engine Compartment From 5811
 434      4 4 4 4 4     'Pop' Rivet, Mesh From 5811
 026B03732                   Seal, Rear Suspension Access
 026B03722                   Grommet, Rear Suspension Access
58 026B03711                   Grommet, Propshaft Access
 026B6042  2 2               Seal Upto 5810
 026B0188  2 2               Support, Seal Upto 5810
 026B6043  6 6               'Pop' Rivet Upto 5810
 050B6140          1         Exterior Mirror (USA Fed.) From 5895 to 9013
 A050B6140          1         Exterior Mirror (USA Fed.) From 9014
 A036B2080              4     Decal, Wheelarch
 A036B2078              2     Decal, Door
 A036B2081              2     Decal, Rear
