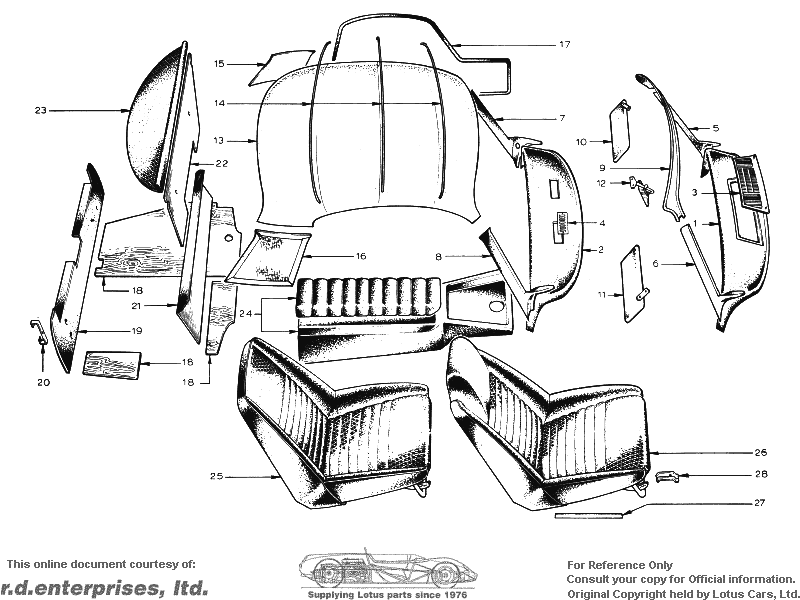

LOTUS ELAN PARTS MANUAL

Section BC -- Body -- Seats & Trim


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
 026B0230  1 1               Crash Pad Upto 5810
1 036B0230      1             Crash Pad From 5811 to 7399
2 A036B0230        1 1 1       Crash Pad From 7400
 KSTS06162                   Screw, Crash Pad to Body
 036B60022                   Spire Nut, Crash Pad to Body
3 026B0627  1 1 1 1 1 1       Grille Upto 8767
 026B0048  1 1 1 1 1 1       Support, Rear Upto 8767
 026B0051  1 1               Support, Centre Upto 8767
 026B0052  1 1               Support, Outer Upto 8767
 RUFS0624  2 2 4 4 4 4       Screw Upto 8767
 RUFS0620  2 2 2 2 2 2       Screw Upto 8767
 LUFN060P  4 4 4 4 4 4       Nut Upto 8767
 026B6055  6 6 6 6 6 6       Trim Cap Upto 8767
4 050B6049          2 2       Vent Grille From 8768
 RSTS0616          2 2       Screw From 8768
 036B6002          2 2       Spire Nut From 8768
 026B0477  1 1               Trim, Windscreen Pillar, LH Upto 5810
 026B0478  1 1               Trim, Windscreen Pillar, RH Upto 5810
5 036B0477      1 1           Trim, Windscreen Pillar, LH From 5811 Upto 7894
6 036B0478      1 1           Trim, Windscreen Pillar, RH From 5811 Upto 7894
7 A036B0477          1 1       Trim, Windscreen Pillar, LH From 7895
8 A036B0478          1 1       Trim, Windscreen Pillar, RH From 7895
9 500B0268      1 1 1 1       Trim, Header Rail (Convertible) From 5811
10 036B0839      1   1         Sun Visor, LH From 5811
11 036B0840      1 1 1 1       Sun Visor, RH From 5811
 036B0839A        1   1       Sun Visor, LH From 7400 to 7894
 045B0839            1       Sun Visor, LH (Convertible) From 7895
 DSTS10084                   Screw, Sun Visor
 026B6056  1 1               Interior Driving Mirror (Std.)
 026B6057    1               Interior Driving Mirror (S/E)
 036B6056      1 1           Interior Driving Mirror From 5811 to 7894
12 046B6039          1         Interior Driving Mirror (Coupe) From 7895
 500B1028          1         Interior Driving Mirror (Convertible) From 7895
 036B6099            1       Interior Driving Mirror (Coupe) From 7895
 036B6297            1       Interior Driving Mirror (Convertible) From 7895
 DSTS 04084                   Screw, Mirror
 036B0360      1 1           Headlining, Coupe only From 5811 to 7894
13 036B0360A          1 1       Headlining, Coupe only From 7895
14 036B0509      3 3 3 3       Listing Tube, Coupe only From 7895
 036B0538      6 6 6 6       Peg From 5811
 KSTS0612      6 6 6 6       Screw From 5811
 036B6001      6 6 6 6       Nut From 5811
 A036B0567      1 1           Trim Panel, Rear Quarter, LH From 5811
 A036B0568      1 1           Trim Panel, Rear Quarter, LH From 5811
15 B036B0777          1 1       Trim Panel, Rear Quarter, LH From 7895 Coupe
16 B036B0778          1 1       Trim Panel, Rear Quarter, LH From 7895 Coupe
 036B6298      4 4 4 4       Clip From 5811
 036B6007      4 4 4 4       Snapsac From 5811
 026B0320  2 2               Door Seal Upto 5810
 026B0321  2 2               Sealing Rubber Upto 5810
 026B0323  2 2               Weatherseal and Stop Upto 5810
 026B0324  2 2               Weatherseal Block Upto 5810
 026B0325  2 2               Door Seal Upto 5810
17 036B0320      2 2 2 2       Door Seal, Coupe From 5811
 045B0320      2 2 2 2       Door Seal, Convertible From 5811
 036B6000      2 2 2 2       Secoudary Seal, Door From 5811
 036B2002      2 2 2 2       Strip, Retainlng From 5811
 433AA      10 10 10 10       'Pop' Rivet From 5811
 026B0749  1 1               Boot Floor Assembly Upto 5810
 026B6058  1 1               Stud Upto 5810
 KSTS0210  1 1               Screw Upto 5810
 A02W0605  1 1               Washer Upto 5810
 026B0260  1 1               Filter, Boot Floor Upto 5810
 KSTS0408  2 2               Screw Upto 5810
 A02W0405  2 2               Washer Upto 5810
 026B0261  1 1               Mat Upto 5810
 A026B0265  2 20               Guard, Rear Lamp Upto 5810
 L02W0000  1 1               Washer Upto 5810
 036B0534            1       Boot Floor 1970 Federal
 A036B0260            1       Boot Floor Extension 1970 Federal
18 036B1858      1 1 1 1       Boot Floor Assembly From 5811
 428      1 1 1 1       Stud From 5811
 DSTS0210      1 1 1 1       Screw From 5811
 L03W0000      1 1 1 1       Washer From 5811
 A03W0806      1 1 1 1       Washer From 5811
 036B2002      1 1 1 1       Cup Washer From 5811
 XUFS 0412      3 3 3 3       Screw From 5811
 A04W0904      3 3 3 3       Washer From 5811
 YUFN040F      3 3 3 3       Nut From 5811
19 A036B0512      1 1 1 1       Trim Board, Boot Rear From 5811
 036B6123      1 1 1 1       Tapp-it From 5811
21 036B1859      1 1 1 1       Trim Board, Boot Front From 5811
20 036B1436      2 2 2 2       Mounting Bracket, Rear Board From 5811
 036B1933      1 1 1 1       Felt, Boot Floor From 5811
 036B0523      2 2 2 2       Insulator, Toolkit From 5811
 036B0265      2 2 2 2       Guard, Rear Lamps From 5811
 500B0261      1 1 1 1       Mat From 5811
 A036B1933      1 1 1 1       Mat From 5811
22 036B0569      1 1 1 1       Trim Board, Rear Scuttle Coupe From 5811
 433A      5 5 5 5       'Pop' Rivet Coupe From 5811
 DSTS0610      5 5 5 5       Screw Coupe From 5811
 KWDS0608      4 4 4 4       Screw Coupe From 5811
23 036B0835      1 1 1 1       Parcel Shelf Coupe From 5811
 036B0571      5 5 5 5       Bracket Coupe From 5811
 KWDS0610      5 5 5 5       Screw Coupe From 5811
 036B6100      5 5 5 5       Clip Coupe From 5811
 A036B0540      7 7 7 7       Clip Coupe From 5811
 500B0569      1 1 1 1       Trim Board, Rear Scuttle Convertible From 5811
 500B0376      1 1 1 1       Trim Strip Convertible From 5811
 KSTS0616      2 2 2 2       Screw Convertible From 5811
 036B6001      2 2 2 2       Nut Convertible From 5811
 036B6163      2 2 2 2       Cup Washer Convertible From 5811
 026B0757A  1 1               Trim Panel, Door Surround, LH Upto 5810
 026B0758A  1 1               Trim Panel, Door Surround, RH Upto 5810
 DSTS040816                   Screw
  16                   Trim Cap
 026B0154  2 2               Kickplate, Trim Panel Upto 5810
 DSTS0408  6 6               Screw Upto 5810
 026B0376  1 1               Trim Strip Upto 5810
 DUFS0416  9 9               Screw Upto 5810
 LUFN040F  9 9               Nut Upto 5810
 036B0759      1 1 1 1       Trim Panel, Door Surround, LH From 5811
 036B0760      1 1 1 1       Trim Panel, Door Surround, RH From 5811
 036B6169      2 2 2 2       Coat Hook Coupe From 5811
 DSTS0412      4 4 4 4       Screw Coupe From 5811
 036B6001      4 4 4 4       Nut Coupe From 5811
 026B0243A  1 1               Tunnel Top Assembly Upto 5810
 036B0811A      1 1           Tunnel Top Assembly, Std. From 5811 to 7894
 036B081lB      1 1           Tunnel Top Assembly, S/E From 5811 to 7894
24 036B1700          1         Tunnel Top Assembly, S/E From 7895
 036B1701          1 1       Tunnel Top Assembly, STD. and Federal From 7895
 026B0739  1 1               Seat, LH Upto 5810
 026B0740  1 1               Seat, RH Upto 5810
 036B0739A      1             Seat, LH From 5811 to 7399
 036B074A        1           Seat, LH From 5811 to 7399
 036B1174A        2           Seat From 7400 to 7894
25 B036B1174A          2         Seat From 7895
26 A036B1174A            2       Seat From 7895
 A036B1911          2 2       Cover, Seats From 7895
 026B0138  4 4 4   4         Seat Runner, Replaced by A026B0138 Upto 9266
27 A026B01384                   Seat Runner From 9267
 XUFS04208                   Screw, Runners to Body
 A04W090416                   Washer, Runners to Body
 YUFN04058                   Nut, Runners to Body
28 A026B01374                   Clamp Plate
 XUCS 06204                   Screw
