LOTUS ELAN PARTS MANUAL

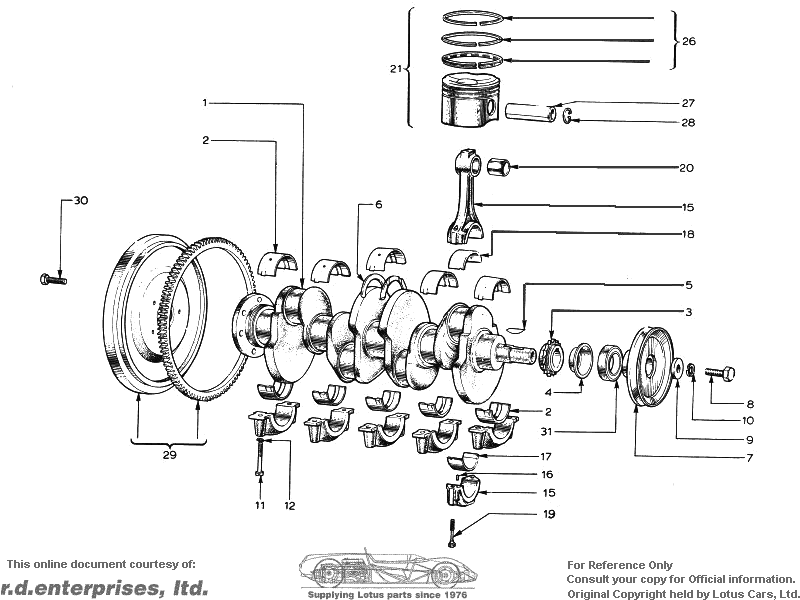

Section EB -- Engine -- Pistons, Rods & Crank


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
 026E03301                   Crankshaft Upto Engine No. LP7799
1 B026E03301                   Crankshaft From Engine No. LP7800
2 026E033610                   Crankshaft Liner - Main Bearing Std.
 A026E033610                   Crankshaft Liner - Main Bearing, 0.010 ins. U/S
 B026E033610                   Crankshaft Liner - Main Bearing, 0.020 ins. U/S
 C026E033610                   Crankshaft Liner - Main Bearing, 0.030 ins. U/S
3 026E00151                   Crankshaft Sprocket
 026E0326-                   Replaced by 026E0326A
4 026E0326A1                   Oil Slinger
5 A026E6033
(115004 ES)		1                   Key - Crankshaft Sprocket
6 A026E6035
(105E6308A)		2                   Thrust Washer - Std.
 105E6308BAR                   Thrust Washer, 0.0025 ins. O/S
 105E6308CAR                   Thrust Washer, 0.0050 ins. O/S
 105E6308DAR                   Thrust Washer, 0.0075 ins. O/S
 105E6308EAR                   Thrust Washer, 0.010 ins. O/S
7 026E03311                   Pulley - Crankshaft
8 A026E6044
(24011-S2)		1                   Bolt, Pulley to Crankshaft
9 100E63791                   Washer, Pulley to Crankshaft
10 A026E60551                   Washer, Pulley to Crankshaft
11 E0TA6345B10                   Bolt, Main Bearing Cap
12 34848-S210                   Washer, Main Bearing Cap
 026E0340-                   Replaced by C026E0340
15 C026E03404                   Connecting Rod
16 116336ES2                    Dowel Pin
17 026E0715                    Liner Set - Std., Optional
 026E0735                    Liner Set - 0.010 ins. U/S, Optional
 026E0736                    Liner Set - 0.020 Ins. U/S, Optional
19 B026E0344D
(125E6215)		                    Bolt
20 105E6207A                    Bushing - Small End
21 A026E0712A4                   Piston Assembly Std. Grade I
82.481 mm. 3.2473 ins.
82.474 mm. 3.2470 ins. 		Upto Engine No. LP7799
 A026E0712A4                   Piston Assembly Std. Grade II
82.489 mm. 3.2476 ins.
82.481 mm. 3.2473 ins. 		Upto Engine No. LP7799
 A026E0712A4                   Piston Assembly Std. Grade III
82.497 mm. 3.2479 ins.
82.489 mm. 3.2476 ins. 		Upto Engine No. LP7799
 A026E0712A4                   Piston Assembly Std. Grade IV
82.504 mm. 3.2482 ins.
82.497 mm. 3.2479 ins. 		Upto Engine No. LP7799
 C026E0712A4                   Piston Assembly Std. Grade I
82.474 mm. 3.2470 ins.
82.466 mm. 3.2467 ins. 		From Engine No. LP7800
 C026E0712A4                   Piston Assembly Std. Grade II
82.481 mm. 3.2473 ins.
82.474 mm. 3.2470 ins. 		From Engine No. LP7800
 C026E0712A4                   Piston Assembly Std. Grade III
82.489 mm. 3.2476 ins.
82.481 mm. 3.2473 ins. 		From Engine No. LP7800
 C026E0712A4                   Piston Assembly Std. Grade IV
82.497 mm. 3.2479 ins.
82.489 mm. 3.2476 ins. 		From Engine No. LP7800
 A026E0732A4                   Piston Assembly 0.015 ins. O/S Grade I
82.862 mm. 3.2623 ins.
82.855 mm. 3.2620 ins. 		Upto Engine No. ?
 A026E0732A4                   Piston Assembly 0.015 ins. O/S - Grade II
82.870 mm. 3.2626 ins.
82.862 mm. 3.2623 ins. 		Upto Engine No. ?
 A026E0732A4                   Piston Assembly 0.015 ins. O/S - Grade II
82.878 mm. 3.2629 ins.
82.870 mm. 3.2626 ins. 		Upto Engine No. ?
 A026E0732A4                   Piston Assembly 0.015 ins. O/S - Grade IV
82.885 mm. 3.2632 ins.
82.878 mm. 3.2629 ins. 		Upto Engine No. ?
 C026E0732A4                   Piston Assembly 0.015 ins. O/S - Grade I
82.855 mm. 3.2620 ins.
82.847 mm. 3.2617 ins. 		From Engine No. ?
 C026E0732A4                   Piston Assembly 0.015 ins. O/S - Grade II
82.862 mm. 3.2623 ins.
82.855 mm. 3.2620 ins. 		From Engine No. ?
 C026E0732A4                   Piston Assembly 0.015 ins. O/S - Grade II
82.870 mm. 3.2626 ins.
82.862 mm. 3.2623 ins. 		From Engine No. ?
 C026E0732A4                   Piston Assembly 0.015 ins. O/S - Grade IV
82.878 mm. 3.2629 ins.
82.870 mm. 3.2626 ins. 		From Engine No. ?
26 026E07331                   Piston Ring Set - Std.
 A026E07331                   Piston Ring Set - 0.015 ins. O/S
 026E6003AR                   Oil Control Ring - Std.
 026E6004AR                   Oil Control Ring - 0.015 ins. O/S
27 026E04054                   Piston Pin
28 105E61408                   Circlip - Piston Pin
29 026E07171                   Flywheel and Ring Gear Assembly Upto Engine No. LP7799
 A026E07171                   Flywheel and Ring Gear Assembly From Engine No. LP7800
 115711ES4                   Bolt Upto Engine No. LP7799
 A026E6062
(120669ES)		6                   Bolt From Engine No. LP7800
 105E76091                   Lock Plate Upto Engine No. LP7799
 036E60061                   Bearing - Clutch Spigot Upto Engine No. LP7799
 036E6007-                   Replaced by 036E6019 From Engine No. 7800 to 18499
 036E60191                   Bearing - Clutch Spigot From Engine No. 18500
 B-6387-A1                   Dowel Pin - Flywheel to Crankshaft Upto Engine No. LP7799
31 A026E6022
(105E6362C)		1                   Seal - Crankshaft Front
