LOTUS ELAN PARTS MANUAL

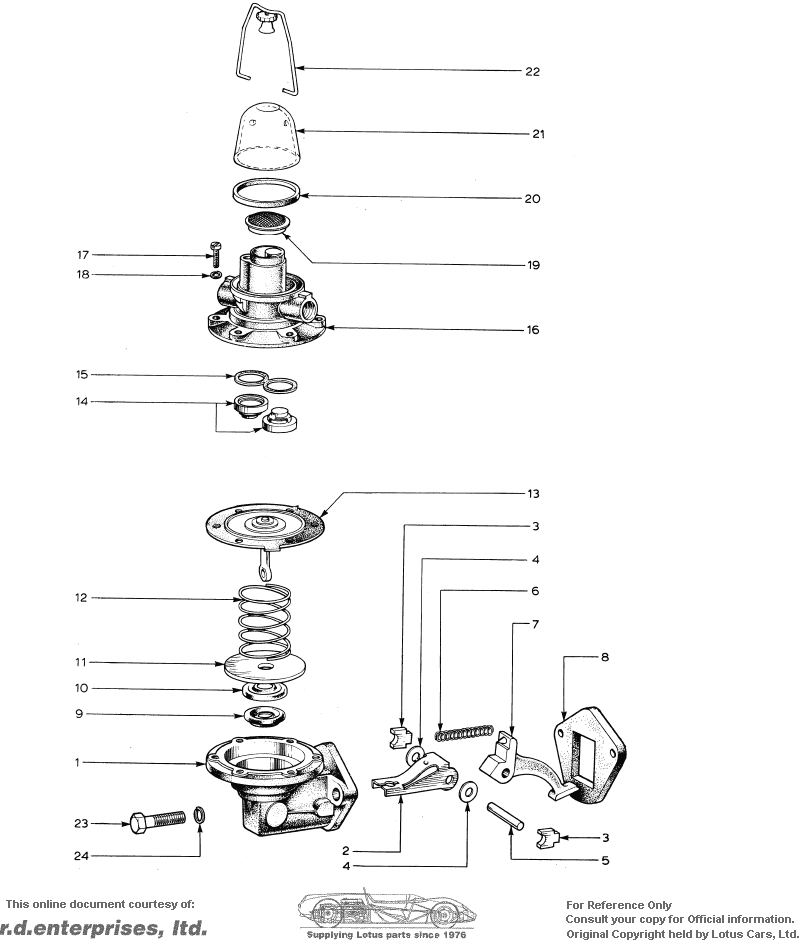

Section EH -- Engine -- Fuel Pump


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
 026E0370                  Fuel Pump Assembly
109E9375                  Body, Lower
E93A9381B                  Link Assembly
EIADKN9379B                  Retainer, Pin
78E9289                  Washer
EIADKN9378                  Pin
BE9380                  Spring
109E9376B                  Arm
105E9374                  Gasket, Pump to Cylinder Block
E0TA99399B                  Seal
10 E0TA99401                  Retainer, Seal
11 E93A9414                  Washer
12 856940                  Spring
13 109E9398                  Diaphragm and Pull Rod Assy.
14 103S9352                  Valve
15 EIADDN9367                  Gasket, Valves to Body
16 103E9351                  Body, Upper
17 31628-S2                  Screw, Upper to Lower Body
18 34803-S7                  Lockwasher
19 109E9365                  Screen Assy.
20 EIADEN9364A                  Gasket, Filter Bowl
21 EIADKN9355                  Bowl
22 EIADKN9387B                  Ball Assembly
23 20406-S2                  Bolt
24 34806-S2                  Lockwasher
