LOTUS ELAN PARTS MANUAL

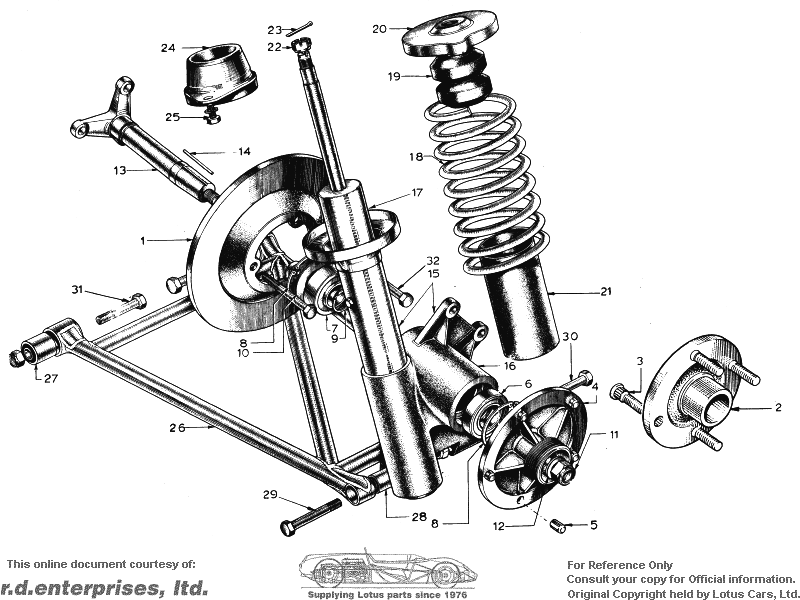

Section DA -- Rear Suspension


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
1 A026J00012                   Disc - Rear
2 026D00012                   Hub - Bolt-on Wheels
3 036D60028                   Stud - Wheel Mounting
 036D0063-                   Replaced by B036D0063 Upto Chassis No. ?,Service Bulletin 1967/75
 036D00641                   Replaced by B036D0064 Upto Chassis No. ?,Service Bulletin 1967/75
4 B036D00632                   Hub - Knock-on Wheels LH Upto Chassis No. ?,Service Bulletin 1967/75
 B036D00642                   Hub - Knock-on Wheels RH Upto Chassis No. ?,Service Bulletin 1967/75
5 036G00118                   Peg - Wheel Mounting Upto Chassis No. ?,Service Bulletin 1967/75
 050G00118                   Peg - Wheel Mounting Upto Chassis No. ?,Service Bulletin 1967/75
 036D6001-                   Replaced by 036D6017
 036D6004-                   Replaced by 036D6017 Upto Chassis No. 7761
 036D6005-                   Replaced by 036D6017
 036D6014-                   Replaced by 036D6017
 036D6015-                   Replaced by 036D6017
6 036D60172                   Bearing - Outer From Chassis No. 7762
7 036D60032                   Bearing - Inner From Chassis No. 7762
8 036D60064                   Circlip
9 036D60072                   Circlip
10 036D01512                   Spacer - Rear Bearing From Chassis No. 7762
11 A036D60192                   Nut, Hub to Drive Shaft
12 026D00482                   Washer, Hub to Drive Shaft
13 A026D00032                   Drive Shaft - Outboard Upto Chassls No. 7761
 B026D00032                   Drive Shaft - Outboard From Chassis No. 7762
14 026D00022                   Key - Outboard Drive Shaft
15 050D60031                   Hub/Damper Assembly LH From Chassis No. 7762
 050D60041                   Hub/Damper Assembly RH From Chassis No. 7762
 026D0004-                   Replaced by A026D6004 together with:
1 off 036D6003 Bearing
1 off B026D0003 Drive Shaft
1 off 036D0151 Spacer 		Upto Chassis No. 7761
 A026D00041                   Bearing Housing RH From Chassis No. 7762
 026D0004-                   Replaced by A026D6005 together with:
1 off 036D6003 Bearing
1 off B026D0003 Drive Shaft
1 off 036D0151 Spacer 		Upto Chassis No. 7761
16 A026D00051                   Bearing Housing RH From Chassis No. 7762
 026D0007-                   Replaced by 050D0006
17 050D00072                   Damper Unit
18 026D00062                   Spring - Rear
19 036D60132                   Bump Rubber
20 036D60082                   Abutment - Spring
21 026D00092                   Dust Cover
22 026D00112                   Nut, Damper to Resilient Mounting
23 036D60092                   Cotter Pin, Damper to Resilient Mounting
24 026D07032                   Resilient Mounting
25 026D00324                   Bolt, Resilient Mounting to Chassis
 L05W00004                   Washer, Resilient Mounting to Chassis
26 026D00142                   Wishbone
27 036D60104                   Bush - Wishbone, Inner
28 036D60114                   Bush - Wishbone, Outer
29 A036D0190
(W0001)		2                   Bolt Wishbone to Bearing Housing, Front
 YUFN070F2                   Nut Wishbone to Bearing Housing, Front
 A07W14052                   Washer Wishbone to Bearing Housing, Front
30 A036D0191
(W0002)		2                   Bolt Wishbone to Bearing Housing, Rear
 YUFB070F2                   Nut Wishbone to Bearing Housing, Rear
 A07W14052                   Washer Wishbone to Bearing Housing, Rear
31 XUFB07404                   Bolt Wishbone to Chassis
 YUFN070F4                   Nut Wishbone to Chassis
32 XUFB07526                   Bolt Outboard Drive Shaft & Disc to Coupling
 YUFN070F6                   Nut Outboard Drive Shaft & Disc to Coupling
