LOTUS EUROPA S1/S2 COMBINED PARTS MANUAL

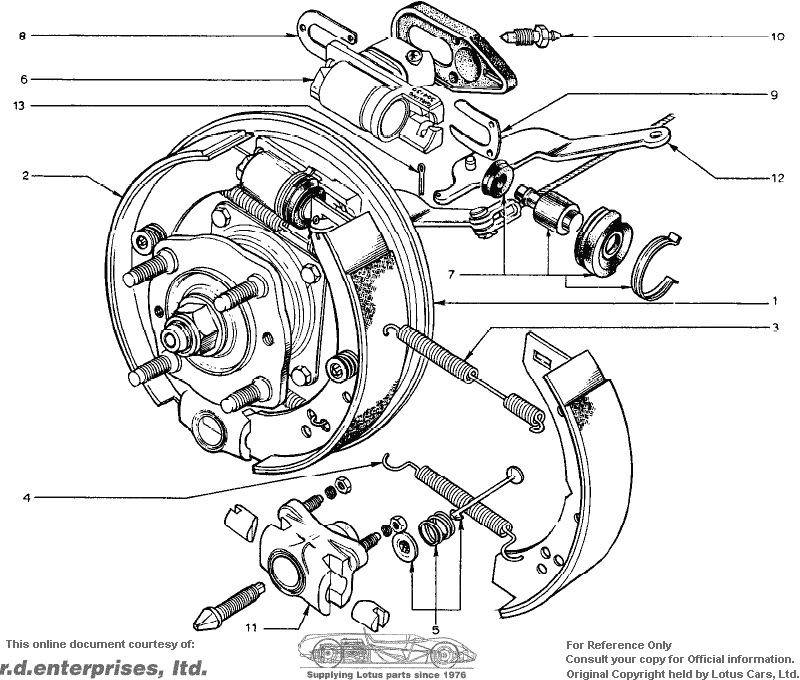

Section JD -- Brakes -- Rear


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
 046J60211 1 1 1             Rear Brake Assembly LH
 046J60221 1 1 1             Rear Brake Assembly R/H
1 046J60001 1 1 1             Backplate LH
 046J60011 1 1 1             Backplate RH
2 046J60024 4 4 4             Brake Shoe
3 046J60032 2 2 2             Return Spring - Upper
4 046J60042 2 2 2             Return Spring - Lower This number also used for "Bleed Screw"
5 046J60464 4 4 4             Steady Rest
6 046J60052 2 2 2             Wheel Cylinder (Brake Cylinder)
7 046J6006                    Repair Kit - Sheel Cylinder (As Required)
8 046J60092 2 2 2             Retaining Plate
9 046J60102 2 2 2             Locking Plate
10 046J6004?2 2 2 2             Bleed Screw This number also used for "Return Spring - Lower"
11 046J60112 2 2 2             Adjuster Assembly - Brake Shoe
 XUFS05168 8 8 8             Screw - Brake Assembly to Radius Arm
 L05W00008 8 8 8             Washer - Brake Assembly to Radius Arm 7/64" thick split washer, 19/32" OD, 5/16" ID
12 046J60072 2 2 2             Lever - Handbrake
13 W00862 2 2 2             Split Pin
