LOTUS EUROPA S1/S2 COMBINED PARTS MANUAL

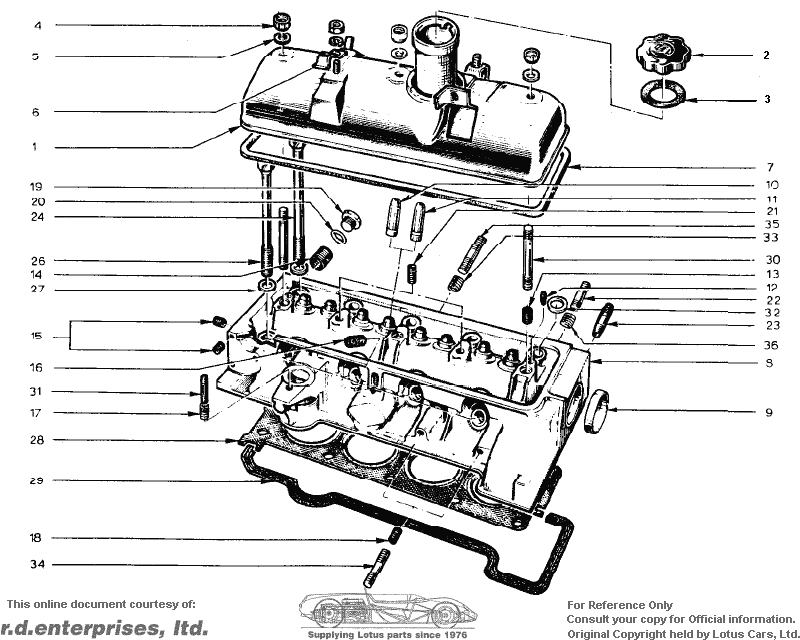

Section ED -- Engine -- Cylinder Head



Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
 046E60791 1 1 1             Rocker Cover - or 046E6390
1 046E63901 1 1 1             Rocker Cover - or 046E6079
2 046E60901 1 1 1             Oil Filler Cap
 046E60911 1 1 1             Oil Filler Cap Seal Ring - or 046E6393
3 046E63931 1 1 1             Oil Filler CapSeal Ring - or 046E6091
4 046E60763 3 3 3             Rocker Cover Nut
5 046E60773 3 3 3             Rocker Cover Washer
6 046E60781 1 1 1             Mounting Bracket
7 046E60921 1 1 1             Rocker Cover Gasket
8 046E61011 1                 Cylinder Head (697-04) replaced by A046E6101  From Eng. No. 0001 to Eng. No.
 A046E6101    1               Cylinder Head (697-04) From Eng. No.
 A054E6019      1             Cylinder Head (821-30) From Eng. No. 0001 to Eng. No. 0897
 A054E6056      1             Cylinder Head (821-30) From Eng. No. 0898
9 046E61021 1 1 1             Plug
10 046E60938 8 8 8             13.10 mm Valve Guide - or 046E6094
11 046E60948 8 8 8             13.25 mm Valve Guide - or 046E6093
12 046E60982 2 2 2             Dowel Pin
13 046E60974 4 4 4             Heli Coil Insert
14 046E60831 1 1 1             Heli Coil Insert
15 046E608510 10 10 10             Heli Coil Insert
16 046E60864 4 4 4             Heli Coil Insert - or 046E6392
 046E63924 4 4 4             Heli Coil Insert - or 046E6086
17 046E60871 1 1 1             Heli Coil Insert
18 046E60872 2 2 2             Heli Coil Insert
19 046E60801 1 1               Plug (697-04 only)
 A046E60801 1 1 1             Plug
20 046E60502 2 2 2             Seal Ring
21 046E60952 2 2 2             Heli Coil Insert
22 046E60994 4 4 6             Stud
 046E61452 2 2               Bolt (697-04 only)
23 046E61001 1 1               Connector (697-04) Up to Eng. No. 1790
 046E6100      1             Connector (821-30) Up to Eng. No. 0411
 A046E61001 1 1               Connector (697-04) From Eng. No. 1791
 A046E6100      1             Connector (821-30) From Eng. No. 0412
24 046E63915 5 5 5             Cylinder Head Bolt (697-04) Up to Eng. No. 0866
 046E63914 4 4 4             Cylinder Head Bolt (697-04) From Eng. No. 0867
 046E6391      4             Cylinder Head Bolt (821-30)
26 046E60815 5 5 5             Cylinder Head Bolt (697-04) Up to Eng. No. 0866
 046E60814 4 4 4             Cylinder Head Bolt (697-04) From Eng. No. 0867
 046E6081      4             Cylinder Head Bolt (821-30)
27 046E608410 10 10               Cylinder Head Bolt Washer - (697-04) Up to Eng. No. 0565
 046E60848 8 8               Cylinder Head Bolt Washer - (697-04) From Eng. No. 0566 to 0866
 046E60849 9 9               Cylinder Head Bolt Washer - (697-04) From Eng. No. 0867
 046E6084      9             Cylinder Head Bolt Washer - (821-30)
28 046E60881 1 1               Cylinder Head Gasket (697-04)
28/29 054E6006      1             Cylinder Head Gasket (821-30) Up to Eng. No.
 A054E6057      1             Cylinder Head Gasket (821-30) From Eng. No.
29 A046E60891 1 1 1             Joint Cylinder Head (697-04) Up to Eng. No. 0052
 046E60891 1 1 1             Joint Cylinder Head (697-04) From Eng. No. 0053
30 046E60823 3 3 3             Cam Support Pillar Stud
31 A046W60181 1 1 1             Distributor to Cylinder Head Stud
32 046E6395  2 2               Washer (697-04) From Eng. No. 0566 to 0866
 046E6395    1               Washer (697-04) From Eng. No. 0867
 046E6395      1             Washer (821-30)
33 A046E64952 2 2               Helicoil (697-04) From Eng. No. 0577
 A046E6495      2             Helicoil (821-30) From Eng No. 0001
34 A046E64961 1 1 1             Stud
35 A046E64972 2 2 2             Stud (697-04)
 A046E6497      2             Stud (821-30)
36 046E60972 2 2               Helicoil (697-04) From Eng. No. 0556
 046E6097      2             Helicoil (821-30) From Eng. No. 0001
 046E36801 1 1               De-Carb Gasket Set
 054E6004      1             De-Carb Gasket Set To Engine No. ?
 A054E6004      1             De-Carb Gasket Set From Engine No. ?
