LOTUS EUROPA S1/S2 COMBINED PARTS MANUAL

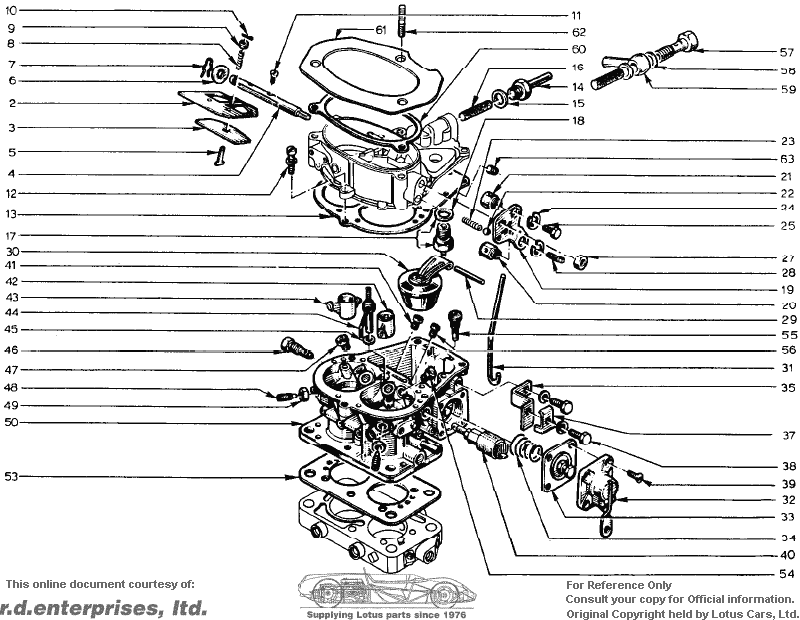

Section EJ -- Engine -- Carburettor Parts Section 1


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
2 046E61701 1                 Choke Flap
3 046E61711                   Choke By-pass Flap Up to Eng. No. 0250 excluding 207 - 219 - 242 - 245 - 249
 A046E64801 1 1 1             Choke By-pass Flap From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
4 046E61731 1                 Choke Shaft
5 046E61721                   Choke By-pass Shaft Up to Eng. No. 0250 excluding 207 - 219 - 242 - 245 - 249
 046E6461 ?1 1 1 1             Choke By-pass Shaft From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
6 046E61691 1                 Choke Shaft Washer
7 046E61681 1                 Choke Shaft Retaining Clip
8 046E61671                   Choke By-pass Flap Spring Up to Eng. No. 0250 excluding 207 - 219 - 242 - 245 - 249
 046E64121 1 1 1             Choke By-pass Flap Spring From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
9 046E61661                   Choke By-pass Flap Nut Up to Eng. No. 0250 excluding 207 - 219 - 242 - 245 - 249
 046E64111 1 1 1             Choke By-pass Flap Nut From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
10 046E61651 1 1 1             Choke By-pass Flap Split Pin
11 046E61891 1 1 1             Flap to Shaft Screw
12 046E64141 1 1 1             Cover to Body Screw
13 046E61751                   Carburetter Cover Gasket Up to Eng. No. 0250 excluding 207 - 219 - 242 - 245 - 249
 A046E64851 1 1 1             Carburetter Cover Gasket From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
 A046W60275 5 5 5             Cover to Main Body Spring Washer
 A046E64825 5 5 5             Cover to Main BodyWasher
14 046E61931 1 1               Fuel Inlet Connector (697-04)
15 046E61941 1 1               Fuel Inlet Washer (697-04)
16 046E61921 1 1 1             Fuel Inlet Gauze
17 046E61761 1 1 1             1.7 mm Needle Valve
18 046E61951 1 1 1             Needle Valve Washer
19 046E62151 1                 Choke Control Lever Up to Eng. No. 0250 excluding 207 - 219 - 242 - 245 - 249
 046E64831 1                 Choke Control Lever From Eng. No. 0251 to 0391 including 207 - 219 - 242 - 245 - 249
 046E6419  1 1 1             Choke Control Lever From Eng. No. 0392
20 046E62161 1 1 1             Choke Cable Mounting Bush
21 046E61981 1 1 1             Link to Lever Mounting Bush
22 046E61991 1 1 1             Choke Control Lever Ball
23 046E61961 1 1 1             Choke Lever Ball Pressure Spring
24 046E62112 2 2 2             Circlip
25 046E62121 1 1 1             Choke Operating Link Clamping Screw
27 046E62131 1 1 1             Choke Lever to Shaft Nut
28 046E62141 1 1 1             Choke Cable to Bush Clamping Screw
29 046E62171 1 1 1             Float Shaft
30 046E61771 1 1 1             7.3 gr. Float
31 046E62201 1                 Choke Operating Link Up to Eng. No. 0391
 046E6420  1 1 1             Choke Operating Link From Eng. No. 0392
32 046E62251 1 1 1             Accelerator Pump Cover
33 046E62261 1 1 1             Accelerator Pump Diaphragm
34 046E62271 1 1 1             Accelerator Pump Spring
35 046E62211 1                 Choke Cable Bracket Up to Eng. No. 0391
 046E6421  1 1 1             Choke Cable Bracket From Eng. No. 0392
37 046E62231 1 1 1             Choke Cable Bracket
38 046E62222 2 2 2             Bolt, Choke Cable Mounting Bracket
 A046W60272 2 2 2             Washer, Choke Cable Mounting Bracket
39 046E62244 4 4 4             Accelerator Pump Cover Screw
40 046E64161 1 1               Idle Jet - 50 with electric cutout - (697-04) From Eng. No. 0392
 A054E6037      1             Idle Jet - 50 with electric cutout - (821-30)
41 046E61781 1 1               Jet - 140 (697-04)
 A054E6036      1             Jet - 142.5 (821-30)
42 046E64061 1 1               Emulsion block - 2.8 (697-04)
 054E6032      1             Emulsion block - 2.8 (821-30)
43 046E64071 1 1 1             Emulsion block - 3.2
44 046E61811 1 1 1             Injection Tube - 40
45 046E61821 1 1 1             Carburetter Gasket - Injection tube
46 046E61832 2 2               Idle Jet - 50 (697-04) Up To Eng. No. 0391
 046E61831 1 1               Idle Jet - 50 (697-04) From Eng. No. 0392
 A054E6034      1             Idle Jet - 95 (821-30)
47 046E61841 1 1               Jet - 150 (697-04)
 A054E6033      1             Jet - 125 (821-30)
48 046E61852 2                 Retaining Screw - Emulsion block Up to Eng. No. 0250 excluding 207 - 219 - 242 - 245 - 249
49 046E61862 2                 Lock Nut - Emulsion block Up to Eng. No. 0250 excluding 207 - 219 - 242 - 245 - 249
50 046E61871 1                 Body (697-04) Up to Eng. No. 0250 excluding 207 - 219 - 242 - 245 - 249
 A046E6484  1 1 1             Body From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
53 046E61881 1 1 1             Carburetter Gasket - Main body to throttle block
54 046E62281 1 1               Jet - 135 (697-04)
 A054E6033      1             Jet - 125 (821-30)
55 046E62181 1 1 1             Jet
56 046E62191 1 1               Jet - 145 (697-04)
 A054E6035      1             Jet - 130 (821039)
57 A054E6067      1             Banjo bolt (821-30)
58 046E6256      1             Washer (821-30)
59 A054E6068      1             Banjo (821-30)
60 046E61911 1 1 1             Carburetter Gasket - mounting plate
61 046E64171 1 1 1             Mounting plate From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
62 A046W60133 3 3 3             Stud - Air filter to carburettor From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
63 046E64181 1 1 1             Jet - Air correction - 270 From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
