LOTUS EUROPA S1/S2 COMBINED PARTS MANUAL

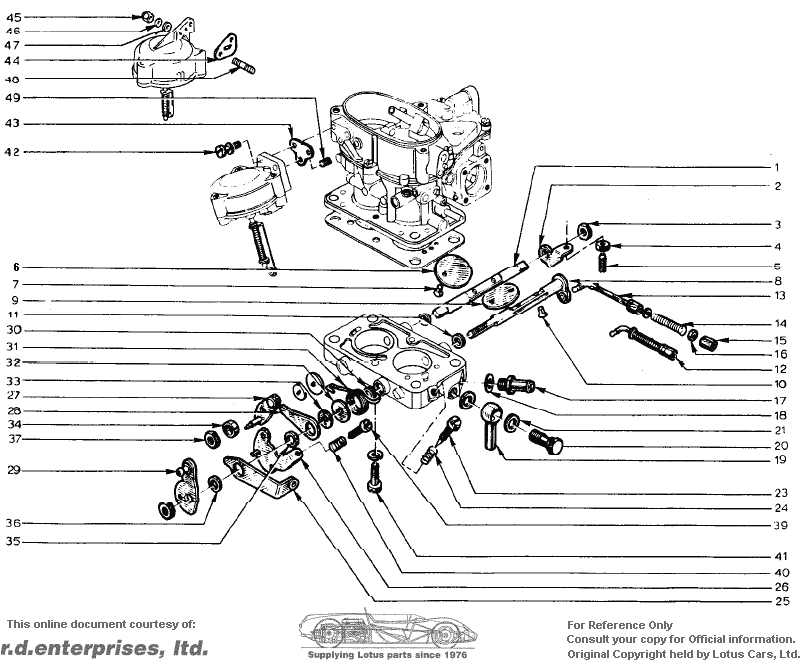

Section EK -- Engine -- Carburettor Parts Section 2


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
1 046E62451 1 1 1             Shaft - Throttle valve
2 046E62461 1 1 1             Stop Lever
3 046E62411 1 1 1             Nut - Throttle Shaft
4 046E62471 1 1 1             Lock Nut - Throttle Stop
5 046E62481 1 1 1             Adjustment Screw - Throttle Stop
6 046E62321 1 1 1             Throttle Valve
7 046E62332 2 2 2             Screw
8 046E62491 1 1 1             Shaft with lever - throttle valve
9 046E62321 1 1 1             Throttle valve
10 046E62332 2                 Screw Up to Eng. No. 0250 excluding 207 - 219 - 242 - 245 - 249
 046E64102 2 2 2             Screw From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
11 046E62342 2 2 2             Spacer bush
12 046E62541 1                 Link Assembly - Accelerator pump Up to Eng. No. 0250 excluding 207 - 219 - 242 - 245 - 249
 046E6409  1 1 1             Link Assembly - Accelerator pump From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
13 046E62501 1                 Link - Accelerator pump Up to Eng. No. 0250 excluding 207 - 219 - 242 - 245 - 249
 A046E64861 1 1 1             Link - Accelerator pump From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
14 046E62511 1 1 1             Spring - Accelerator pump link
15 046E62522 2 2 2             Nut - Accelerator pump link
16 046E62532 2 2 2             Nut - Accelerator pump link
 A046W60281 1 1 1             Washer - Accelerator Pump Link
17 046E62551 1 1 1             Connection
18 046E62561 1 1 1             Washer
19 046E62581 1 1 1             Connector - banjo
20 046E62571 1 1 1             Banjo Bolt
21 046E62562 2 2 2             Washer
23 046E62591 1 1 1             Idle Screw - Non-Emission
24 046E62601 1 1 1             Spring - Idle Screw - Non-Emission
 A065E6003      1             Screw, Slow Running, Exhaust Emission
 046E6260      1             Spring, Slow Running, Exhaust Emission
 A065E6004      1             Washer, Slow Running, Exhaust Emission
 A065E6005      1             'O' Ring, Slow Running, Exhaust Emission
25 046E62641 1                 Lever - Choke Operating Link Up to Eng. No. 0391
 046E6408  1 1 1             Lever - Choke Operating Link From Eng. No. 0392
26 046E62631 1 1 1             Stop Lever - Idle Adjustment
27 046E62381 1 1 1             Stop lever - Second Stage
28 046E62391 1 1 1             Intermediate Lever
29 046E62421 1 1 1             Lever - Throttle Control
30 046E62341 1 1 1             Spacer Bush
31 046E62351 1 1 1             Return Spring
32 046E62362 2 2 2             Washer
33 046E62372 2 2 2             Washer
34 046E62401 1 1 1             Spacer Bush
35 046E62441 1 1 1             Spacer Bush - 11 x 8 x 3 mm.
36 046E62431 1 1 1             Spacer Bush - 10.9 x 18.1 x 2 mm.
37 046E62412 2 2 2             Nut
39 046E62611 1 1 1             Screw - Throttle Stop
40 046E62601 1 1 1             Spring - Throttle Stop Screw
41 046E62622 2 2 2             Screw - Throttle Block to Carburetter Body
 A046W60292 2 2 2             Washer - Throttle Block to Carburetter Body
42 046E61742 2                 Screw - Vacuum Control to Cover Up to Eng. No. 0250 excluding 207 - 219 - 242 - 245 - 249
43 046E62311 1 1               Carburetter Gasket - Vacuum Control to Cover (697-04)
44 A054E6031      1             Carburetter Gasket - Vacuum Control to Cover (821-30)
45 A046W61092 2 2 2             Nut - Vacuum Control to Cover From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
46 A046W60272 2 2 2             Spring Washer - Vacuum Control to Cover From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
47 A046W61112 2 2 2             Washer - Vacuum Control to Cover From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
48 A046W61102 2 2 2             Stud - Vacuum Control to Cover From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
49 046E61971 1                 Jet - 80 Up to Eng. No. 0250 excluding 207 - 219 - 242 - 245 - 249
 A046E64871 1 1 1             Jet - 70 From Eng. No. 0251 including 207 - 219 - 242 - 245 - 249
