LOTUS EUROPA S1/S2 COMBINED PARTS MANUAL

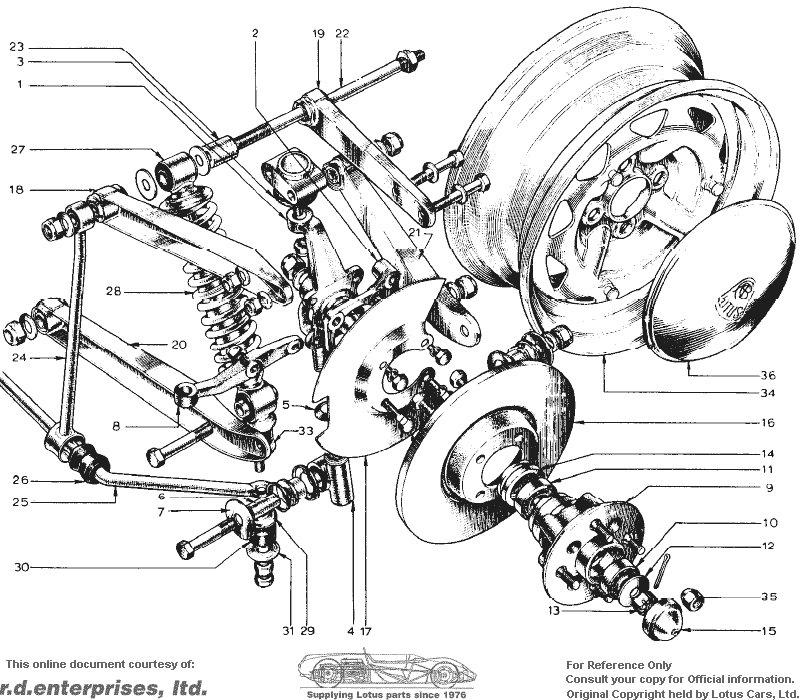

Section CA -- Suspension -- Front



Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
 036C60051 1 1 1             Vertical Link R/H
1 036C60061 1 1 1             Vertical Link L/H
 036C60082 2 2 2             Stub Axle (Front)
 036C60112 2 2 2             Nut - Nyloc or Stover - Stub Axle to Vertical Link or 036C6033 1/2" x 20 TPI, 3/4" head
 036C60332 2 2 2             Nut - Nyloc or Stover - Stub Axle to Vertical Link or 036C6011 1/2" x 20 TPI, 3/4" head
 036C60122 2 2 2             Washer - Stub Axle to Vertical Link or 036C6034
 036C60342 2 2 2             Washer - Stub Axle to Vertical Link or 036C6012
 036C60211 1 1 1             Caliper Mounting Plate R/H
2 036C60221 1 1 1             Caliper Mounting Plate L/H
3 036C60072 2 2 2             Ball Joint Assembly Upper
 YUFN07052 2 2 2             Nut - Ball Joint to Vertical Link
 036C60251 1 1 1             Lower Trunnion Assembly R/H
4 036C60261 1 1 1             Lower Trunnion Assembly L/H
5 036C60282 2 2 2             Seal - Lower Trunnion
6 036C60312 2 2 2             Sleeve - Lower Trunnion
 036C60304 4 4 4             Seal - Lower Trunnion
7 036C60324 4 4 4             Washer - Lower Trunnion
 036C60294 4 4 4             Washer - Lower Trunnion
 050B60054 4 4 4             Bush - Lower Trunnion
 XUFB07402 2 2 2             Bolt - Lower Trunnion to Wishbone 2 1/2" long, 1 1/8" thread length, 7/16" x 20 TPI, 5/8" head
 YUFN070F2 2 2 2             Nut - Nyloc or Stover - Lower Trunnion to Wishbone 7/16" x 20 TPI, 11/16" head
 A07W14052 2 2 2             Washer - Lower Trunnion to Wishbone
 036H60001 1 1 1             Steering Arm R/H
8 036H60011 1 1 1             Steering Arm L/H
9 036C60142 2 2 2             Front Hub
 036C60158 8 8 8             Wheel Stud Thread: 3/8-24, Knurl Dia.: .519", Length: 1.237", Shoulder Length: .455"

10 036C60162 2 2 2             Wheel Bearing - Front Outer
11 036C60172 2 2 2             Wheel Bearing - Front Inner
12 036C60092 2 2 2             D Washer - Hub to Stub Axle
13 036C60102 2 2 2             Castellated Nut - Hub to Stub Axle
 W00872 2 2 2             Split Pin - Hub to Stub Axle
 036J60098 8 8 8             Bolt - Brake Disc to Front Hub 9/16"
 036J60108 8 8 8             Washer - Brake Disc to Front Hub 9/16"
14 036C60182 2 2 2             Oil Seal - Front Hub
15 036C60132 2 2 2             Grease Cap
16 036J60082 2 2 2             Brake Disc
 036C60191 1 1 1             Dust Cover - R/H
17 036C60201 1 1 1             Dust Cover - L/H
 036C60232 2 2 2             Bolt - Dust Cover - Caliper Mounting Plate  9/16" x 2.25" long with 1" thread length
 036C60248 8 8 8             Bolt - Dust Cover - Caliper Mounting Plate to Vertical Link 1/2" x 3/4" long (add 1/2" split washer)
 YUFN060F2 2 2 2             Nut - Steering Arm to Vertical Link
 046C0087                    Replaced by A046C0093 with 1 of A046C0094 - 1 of A046C0095 - 1 of A046C0096 - 2 of A046C0719 Up to Chassis No. 0479
SB - Service 1968/19
SB - Parts 1969/40
18 A046C00931 1 1 1             Wishbone - Top Leading L/H From Chassis No. 0480
 46C0087-                   Replaced by A046C0094 with 1 of A046C0093 - 1 of A046C0095 - 1 of A046C0096 - 2 of A046C0710 Up to Chassis No. 0479
SB - Service 1968/19
SB - Parts 1969/40
 A046C00941 1 1 1             Wishbone - Top Leading R/H From Chassis No. 0480
 046C0088-                   Replaced by A046C0095 with 1 of A046C0093 - 1 of A046C0094 - 1 of A046C0096 - 2 of A046C0710 Up to Chassis No. 0479
SB - Service 1968/19
SB - Parts 1969/40
19 A046C00951 1 1 1             Wishbone - Top Trailing L/H From Chassis No. 0480 to ?
 A065C0095      1             Wishbone - Top Trailing L/H From Chassis No. 2584
 046C0088                    Replaced by A046C0096 with 1 of A046C0093 - 1 of A046C0094 - 1 of A046C0095 - 2 of A046C0710 Up to Chassis No. 0479
SB - Service 1968/19
SB - Parts 1969/40
 A046C00961 1 1 1             Wishbone - Top Trailing R/H From Chassis No. 0480 to ?
 A065C0096      1             Wishbone - Top Trailing R/H From Chassis No. 2584
20 A046C00432 2 2               Wishbone - Bottom Up to Chassis No.
 A046C0043      2             Wishbone - Bottom Up to Chassis No. 2583
 A046C0043      2             Wishbone - Bottom From Chassis No. 2584
21 A046C00442 2 2               Wishbone - Bottom Up to Chassis No.
 A046C0044      2             Wishbone - Bottom Up to Chassis No. 2583
 A046C0044      2             Wishbone - Bottom From Chassis No. 2584
 036C60048 8 8 8             Bush - Wishbone
 XUFB08402 2 2               Bolt - Damper to Wishbone (Lower) Up to Chassis No.
3/4" head, 2 1/2" long, 1 1/4" long threads. 1/2" x 20 TPI
 XUFB0840      2             Bolt - Damper to Wishbone (Lower) Up to Chassis No. 2583
3/4" head, 2 1/2" long, 1 1/4" long threads. 1/2" x 20 TPI
 XUFB0854      2             Bolt - Damper to Wishbone (Lower) From Chassis No. 2584
 A08W16064 4 4 4             Washer - Damper to Wishbone (Lower)
 YUFN080F4 4 4 4             Nut - Nyloc or Stover - Damper to Wishbone (Lower) 1/2" x 20 TPI, 3/4" head
 A08W2006      4             Washer 1/16" thick, 1 1/2" OD, 1/2" ID
 XUFB05364 4 4 4             Bolt - Wishbone to Ball Joint 1/2" head, 2 7/32" long,15/16" threads, 9/32" OD
 YUFN050P4 4 4 4             Nut - Nyloc - Wishbone to Ball Joint
 A05W10078 8 8 8             Washer - Wishbone to Ball Joint 1/16" thick, 5/8" OD and 9/32" ID
22 046C00922 2                 Stud - Wishbone (Anti roll bar Link and Damper to Chassis) Up to Chassis No. 0644
 A046C0092    2               Stud - Wishbone (Anti roll bar Link and Damper to Chassis) From Chassis No 0645
 A046C0092      2             Stud - Wishbone (Anti roll bar Link and Damper to Chassis) From Chassis No. 1066
 B046C0092      2             Stud - Wishbone (Anti roll bar Link and Damper to Chassis) From Chassis No. 2584
 YUFN080F6 6 6 6             Nut - Nyloc or Stover - Wishbone (Anti roll Bar Link and Damper to Chassis) 1/2" x 20 TPI, 3/4" head
 128F6 6 6 6             Washer - Wishbone (Anti roll Bar Link and Damper to Chassis)
23 W02162 2 2 2             Spacer Bush - Service Option Up to Chassis No. ?
24 046C00052 2 2 2             Link - Anti Roll to Chassis Up to Chassis No. ?
 054C00052 2 2 2             Link - Anti Roll Bar to Chassis From Chassis No. ?
 046C60012 2 2 2             Bush - Anti Roll Bar Link
25 046C00031 1 1 1             Anti Roll bar Up to Chassis No. ?
 A046C00031 1 1 1             Anti Roll Bar From Chassis No. ?
26 036C60272 2 2 2             Bush - Anti Roll Bar to Link
 046C0710                    Replaced by A046C0710 in pairs Up to Chassis No. 0479
27 A046C07102 2 2               Damper and Spring Assembly From Chassis No 0480 to ?
 A046C0710      2             Damper and Spring Assembly Up to Chassis No. 2583
 B065C0730      2             Damper and Spring Assembly From Chassis No. 2584
 046C0010                    Replaced by A046C0010 in pairs Up to Chassis No. 0479

28 A046C00102 2 2               Spring - Front From Chassis No. 0480 to ?

 A046C0010      2             Spring - Front Up to Chassis No. 2583

 B065C0010      2             Spring - Front From Chassis No. 2584

29 036C60002 2 2 2             Plate - Damper to Anti Roll Bar
30 046C60004 4 4 4             Rubber - Damper to Anti Roll Bar
31 036C60032 2 2 2             Retainer - Damper to Anti Roll Bar (Lower)
33 036C60012 2 2 2             Retainer - Damper to Anti Roll Bar (Upper)
 AFUN060F2 2 2 2             Nut - Damper to Anti Roll Bar
 AUFN060H2 2 2 2             Nut - Damper to Anti Roll Bar
 A065C0112                    Bush (S2
34 A026G00015 5 5 5             Road Wheel
35 036D60008 8 8 8             Wheel Nut Thread: 3/8-24
36 026G00024 4 4 4             Hub Cap
