LOTUS EUROPA S1/S2 COMBINED PARTS MANUAL

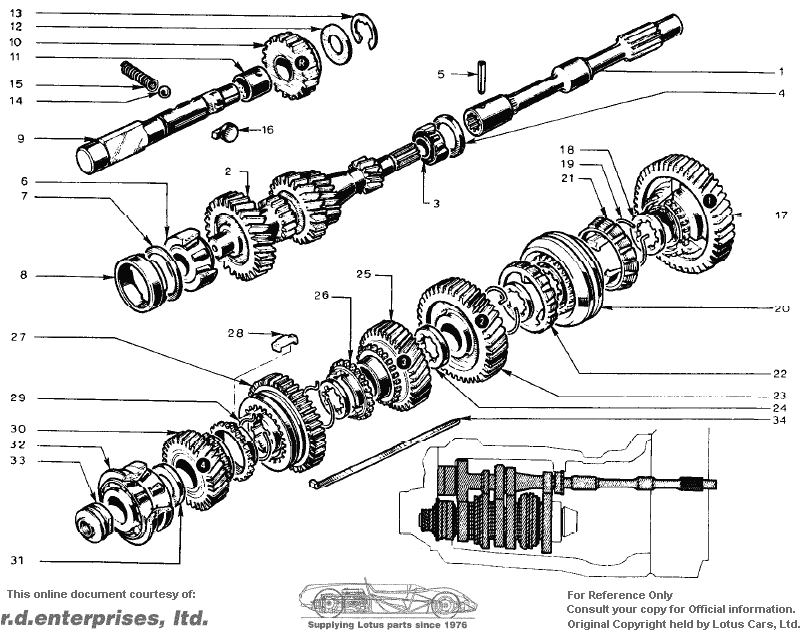

Section FD -- Transmission -- Gear Set


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
1 046F60501 1 1 1             Drive Shaft
2 046F60341 1 1 1             Primary Shaft (Type 336-08 - 336-26
 A046F60341 1 1 1             Primary Shaft (Type 336-56)
3 046F60511 1 1 1             Bearing - Primary Shaft
4 046F6082                    Shim 2.00 mm. - Optional (As Required)
 046F6083                    Shim 2.25 mm. - Optionall (As Required)
 046F6084                    Shim 2.50 mm. - Optionall (As Required)
 046F6085                    Shim 2.75 mm. - Optionall (As Required)
 046F6086                    Shim 3.00 mm. - Optionall (As Required)
 046F6087                    Shim 3.25 mm. - Optionall (As Required)
 046F6088                    Shim 3.50 mm. - Optionall (As Required)
 046F6089                    Shim 3.75 mm. - Optionall (As Required)
 046F6090                    Shim 4.00 mm. - Optionall (As Required)
5 046F60331 1 1 1             Tension Pin
6 046F60351 1 1 1             Bearing - Primary Shaft
7 046F6077                    Shim 0.10 mm. - Optional (As Required)
 046F6078                    Shim 0.20 mm. - Optional (As Required)
 046F6079                    Shim 0.25 mm. - Optional (As Required)
 046F6080                    Shim 0.50 mm. - Optional (As Required)
 046F6081                    Shim 1.00 mm. - Optional (As Required)
8 046F60361 1 1 1             Retaining Ring
9 046F60311 1 1 1             Shaft - Reverse Gear (Type 336-08 - 336-26 -
 A046F60311 1 1 1             Shaft - Reverse Gear (Type 336-56)
10 046F60271 1 1 1             Reverse Gear
11 046F60281 1 1 1             Bush - Reverse Gear
12 046F60261 1 1 1             Thrust Washer
13 046F60251 1 1 1             Circlip
14 046F60301 1 1               Selector Ball - 8 mm. - Reverse Gear Shaft (Type 336-08 - 336-26
 A046F6028    1 1             Selector Ball - 10 mm. - Reverse Gear Shaft (Type 336-56)
15 046F60291 1 1               Selector Spring (Type 336-08 - 336-26
 A046F6028    1 1             Selector Spring (Type 336-56)
16 046F60321 1 1               Guide (Type 336-08 - 336-26
 A046F6032    1 1             Guide (Type 336-56)
17 046F60531 1 1               Gear - 1st. Speed Up to Engine No. ?
 A046F6053    1 1             Gear - 1st. Speed Up to Engine No. ?
18 046F60383 3 3 3             Thrust Washer
19 046F60522 2 2 2             Spring Clip - Synchroiser - 1st.
20 046F60561 1 1 1             Synchroiser Hub - (Yellow) (Type 336-08 - 336-26
 046F60581 1 1 1             Synchroiser Hub - (Yellow) (Type 336-56)
 046F60571 1 1 1             Synchroiser Hub - (Blue) (Type 336-08 - 336-26
 046F60591 1 1 1             Synchroiser Hub - (Blue) (Type 336-56)
21 046F60541 1 1 1             Synchroiser Ring - 1st. Speed
22 046F60601 1 1 1             Synchroiser Ring - 2nd. Speed
23 046F60611 1 1 1             Gear - 2nd. Speed (Type 336-08
 A046F60611 1 1 1             Gear - 2nd. Speed (Type 336-46)
 B046F60611 1 1 1             Gear - 2nd. Speed - 43 Teeth (Type 336-56)
24 046F60621 1 1 1             Thrust Washer
25 046F60371 1 1 1             Gear - 3rd. Speed
26 046F60462 2 2 2             Synchroniser Ring - 3rd.
27 046F60421 1 1 1             Synchroniser - 3rd.
 046F60431 1 1 1             Synchroniser - 3rd.
28 046F60393 3 3 3             Keys - 3rd.
29 046F60402 2 2 2             Spring Clip - 3rd.  Up to Chassis No. ?
 A046F60402 2 2 2             Spring Clip - 3rd.  From Chassis No. ?
30 046F60471 1 1 1             Gear - 4th. Speed
31 046F6064                    Shim 3.50 mm. (Optional - As Required)
 046F6065                    Shim 3.55 mm. (Optional - As Required)
 046F6066                    Shim 3.60 mm. (Optional - As Required)
 046F6067                    Shim 3.65 mm. (Optional - As Required)
 046F6068                    Shim 3.70 mm. (Optional - As Required)
 046F6069                    Shim 3.75 mm. (Optional - As Required)
 046F6070                    Shim 3.80 mm. (Optional - As Required)
 046F6071                    Shim 3.85 mm. (Optional - As Required)
 046F6072                    Shim 3.90 mm. (Optional - As Required)
 046F6073                    Shim 3.95 mm. (Optional - As Required)
 046F6074                    Shim 4.00 mm. (Optional - As Required)
 046F6075                    Shim 4.05 mm. (Optional - As Required)
 046F6076                    Shim 4.10 mm. (Optional - As Required)
32 046F60481 1 1 1             Bearing
33 046F60491 1 1 1             Nut - Pinion
34 046F60631 1 1 1             Key
