LOTUS EUROPA S1/S2 COMBINED PARTS MANUAL

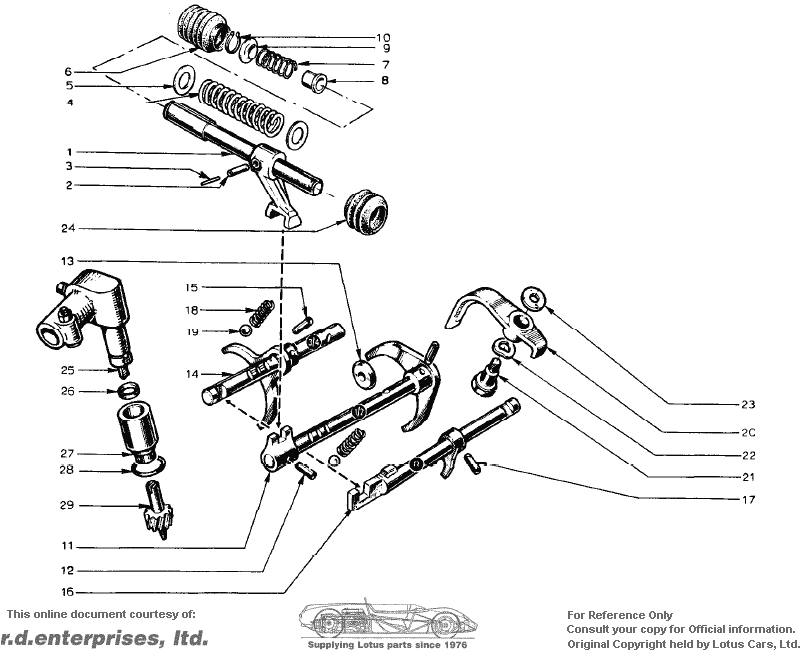

Section FE -- Transmission -- Shift Mechanism


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
1 046F60951 1 1 1             Cross Shaft (697-04) Up To Engine No. 0319 excluding 0283
 054F60051 1 1 1             Cross Shaft (697-04) From Engine No. 0320 including 0283
2 046F60962 2 2 2             Tension Pin 7 x 25 mm - outer Up to Engine No. ?
 A046F60961 1 1 1             Tension Pin 7 x 25 mm - outer From Engine No. ?
3 046F60972 2 2 2             Tension Pin 7 x 25 mm - inner
4 046F60941 1 1 1             Spring (697-04) Up To Engine No. 0319 excluding 0283
 A046F60941 1 1 1             Spring From Engine No. 0320 including 0283
5 046F60932 2 2 2             Washer (697-04) Up To Engine No. 0319 excluding 0283
 A046F60931 1 1 1             Washer From Engine No. 0320 including 0283
6 046F60921 1 1 1             Rubber Boot
7 A065F07261 1 1 1             Spring - Cross Shaft From Engine No. ?
8 A046F61981 1 1 1             Cup - Spring From Engine No. ?
9 A046F61991 1 1 1             Abutment - Spring From Engine No. ?
10 046F60911 1 1 1             Circlip - Cross Shaft (697-04) Up To Engine No. 0319
 A046F60911 1 1 1             Circlip - Cross Shaft From Engine No. 0320
11 A046F61091 1 1 1             Selector Shaft with fork 1st.
 C046F61981 1 1 1             Selector Shaft with fork 1st.
 D046F61091 1 1 1             Selector Shaft with fork 1st.
12 046F61101 1 1 1             Tension Pin 5 x 22 mm.
13 046F61001 1 1 1             Disc
14 046F61031 1 1 1             Selector Shaft with folk - 3rd.  Up to Engine No. 0319 excluding 0283
 A046F61091 1 1 1             Selector Shaft with folk - 3rd.  From Engine No. 0320
 B046F61091 1 1 1             Selector Shaft with folk - 3rd.  From Engine No. 0320
15 046F60992 2 2 2             Tension Pin 5 x 20 mm.
16 046F61111 1 1 1             Selector Shaft with folk - reverse Up to Engine No. 0319 excluding 0283
 054F60061 1 1 1             Selector Shaft with folk - reverse From Engine No. 0319 including 0283
 054F60071 1 1 1             Selector Shaft with folk - reverse (Type 336-08 - 336-26
17 046F61231 1 1 1             Tension Pin
18 046F61012 2 2 2             Spring - Selector Ball (Type 336-08 - 336-26
 A046F61012 2 2 2             Spring - Selector Ball (Type 336-56)
19 046F60302 2 2 2             Ball - 8 mm. Selector
 A046F60302 2 2 2             Ball - 10 mm. Selector
20 046F61201 1 1 1             Selector Bracket
21 046F61221 1 1 1             Bolt - Selector Fixing
22 046F61211 1 1 1             Washer - Selector Fixing
23 046F61191 1 1 1             Spacer Washer - Selector Fixing
24 046F60981 1 1 1             Rubber Boot
25 046F61041 1 1 1             Speedometer Angle Drive
26 046F61051 1 1 1             Speedometer Drive Seal Ring
27 046F61061 1 1 1             Speedometer Drive Gear Guide
28 046F61071 1 1 1             Speedometer Drive Gear Guide to Gearbox O Ring
29 046F61081 1 1 1             Speedometer Drive Gear
