LOTUS EUROPA S1/S2 COMBINED PARTS MANUAL

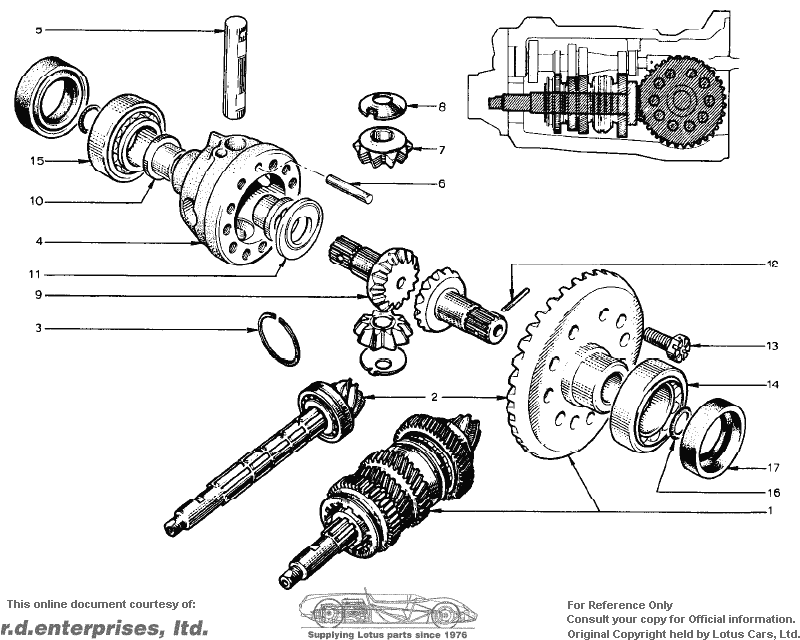

Section FF -- Transmission -- Crown Wheel and Pinion


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
1 046F61431 1 1 1             Crown Wheel
 A046F61431 1 1 1             Crown Wheel
 B046F61431 1 1 1             Crown Wheel
2 046F61311 1 1 1             Crown Wheel 7 Pinion - Yellow
 046F61321 1 1 1             Crown Wheel 7 Pinion - Blue
3 046F61291 1 1 1             Circlip
4 046F6127                    Replaced by A046F6192 with 1 of A046F6193 Differential Pin  Up to Engine No. ?
 A046F61921 1 1 1             Carrier - Crown Wheel From Engine No. ?
5 046F61251 1 1 1             Differential Pin (697-04) Up to Engine No. ?
 A046F61931 1 1 1             Differential Pin (697-04) From Engine No. ?
 B046F61931 1 1 1             Differential Pin From Engine No. ?
 C046F61931 1 1 1             Differential Pin From Engine No. ?
6 046F61241 1 1 1             Tension Pin 4 x 40 mm. Up to Engine No. ?
 A046F61241 1 1 1             Tension Pin 5 x 40 mm. From Engine No. ?
7 046F61362 2 2 2             Star Wheel Up to Engine No. ?
 A046F61362 2 2 2             Star Wheel From Engine No. ?
8 046F61352 2 2 2             Shim - Star Wheel
9 046F61382 2 2 2             Drive Shaft
10 046F61372 2 2 2             Bushing - Drive Shaft
11 046F6144                    Shim - Optional As Required
 046F6145                    Shim - Optional As Required
12 046F61882 2 2 2             Tension Pin 7 x 40 mm.
13 046F619410 10 10 10             Screw - Crown Wheel to Carrier
14 046F61421 1 1 1             Bearing - Differential Carrier
15 046F61261 1 1 1             Bearing - Differential Carrier
16 046F61402 2 2 2             O Ring
17 046F61412 2 2 2             Seal Ring or 046F6141A
 046F6141A2 2 2 2             Seal Ring or 046F6141
