LOTUS ELAN+2 PARTS MANUAL

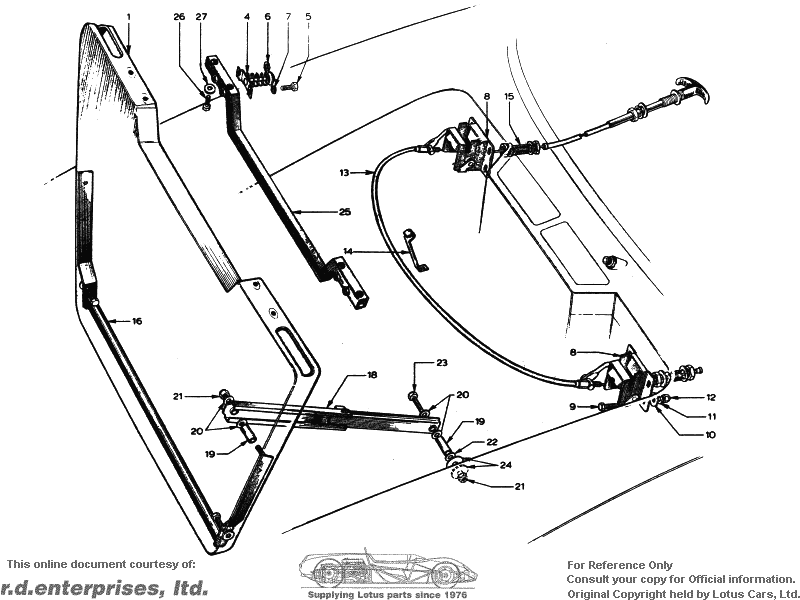

Section BD -- Body - Bonnet


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
 050B0030              Bonnet Upto 1279
A050B0030              Bonnet (with power bulge) Zenith-Stromberg Carbs from 1280 excl. Fed.
050B6031              Plunger Assembly
XUFS0420              Screw, Plunger to Bonnet
A04W0905              Washer, Plunger to Bonnet
L04W0000              Washer, Plunger to Bonnet
050B6032              Bonnet Catch
XUFS0424              Screw, Bonnet Catch to Bulkhead
10 A04W0905              Washer, Bonnet Catch to Bulkhead
11 L04W0000              Washer, Bonnet Catch to Bulkhead
12 LUFN040F              Nut, Bonnet Catch to Bulkhead
 050B1338              Tapping Plate, Bonnet Catch
 050B1334              Packing Piece, Bonnet Catch
13 050B0036            Cable - Bonnet Release - except 'S'
 A050B0036            Cable - Bonnet Release - 'S' only
14 026S0074              Clip - Cable Bulletin:
Parts 1971/1 & 01
 050B1395              Mounting Bracket - Bonnet Release Cable
 A050B1788        Mounting Bracket - Bonnet Release Cable
 XUFS0306              Screw - Fairlead Cable to Operating Lever From 1645
15 050B1218              Fairlead - Bonnet Release Cable
16 050B1123              Support Frame - Bonnet
 A050B1123              Support Frame - Bonnet From 1330
 PSTS0806              Screw - Bonnet Release Cable Bracket
 050B602612               Rivet - Support Frame to Bonnet
 C026B0034              Spring - Bonnet Counter Balance Upto 0720
18 050B1285              Stay - Bonnet
 050B1279               Stop - Bonnet Stay
19 026B0122              Spacer, Stay to Bonnet
20 A04W0905              Washer, Stay to Bonnet
21 YUFN0405              Nut, Stay to Bonnet
 050B6033              Grommet, Stay to Bonnet
19 026B0122              Spacer, Stay to Body
20 A04W0905              Washer, Stay to Body
21 YUFN0405              Nut, Stay to Body
22 A04W1606              Washer, Stay to Body
23 XUFB0420              Bolt, Stay to Body
 050B6033              Grommet, Stay to Body
24 A050B1927              Spacer, Stay to Body
25 050B1343              Reinforcing Member - Bonnet
26 XUCS0420              Bolt, Reinforcing Member to Bonnet
27 A04W0905              Washer, Reinforcing Member to Bonnet
 L04W0000              Washer, Reinforcing Member to Bonnet
 036B6158              Clip, Bonnet Release Cable to Body
 PSTS0808              Screw, Bonnet Release Cable to Body
