LOTUS ELAN+2 PARTS MANUAL

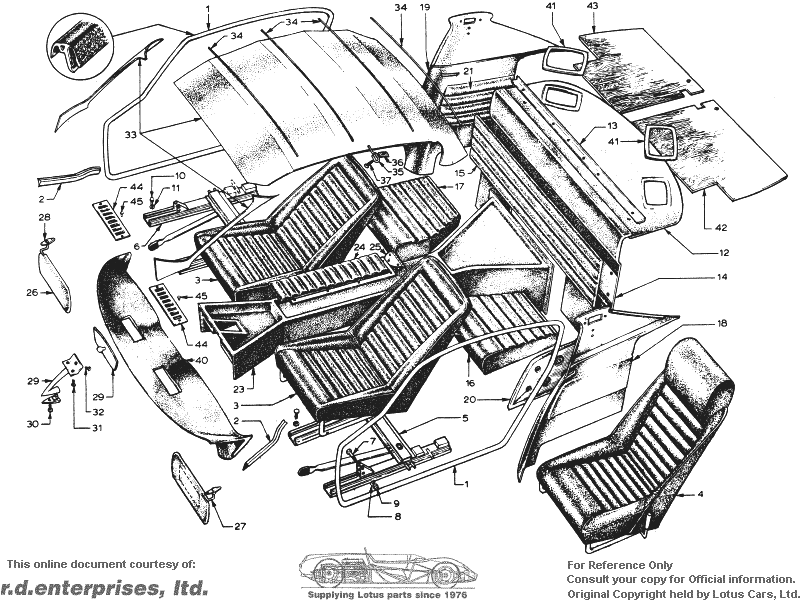

Section BM -- Body - Interior


Item
Lotus #
Description
Change Point
Notes
Bulletin Reference
050B6029              Door Seal - Primary
050B0630              Door Seal - Secondary
 050B1821              Door Seal
 050B1822              Door Seal
 050B600310               Rivet
050B1174              Front Seat Assembly West Germany upto 1906
 B050B0739              Front Seat Assembly LH, West Germany only, Anti-tilt without headrest. From 1907 to ?
 B050B0740              Front Seat Assembly RH, West Germany only, Anti-tilt without headrest. From 1907 to ?
 A050B1906              Front Seat Assembly LH, West Germany only, Anti-tilt without headrest. From ?
 A050B1907              Front Seat Assembly RH, West Germany only, Anti-tilt without headrest. From ?
 A050B1174              Front Seat Assembly (replaced by A050B0739 LH
A050B0740 RH)

050B0739            Front Seat Assembly LH
 A050B0740            Front Seat Assembly RH
050B6057              Seat Runner Assembly LH Upto ?
 050B6131              Seat Runner Assembly (replaced by A050B1523)
 A050B1523              Seat Runner Assembly LH From ?
050B6058            Seat Runner Assembly RH Upto ?
 050B6132              Seat Runner Assembly (replaced by A050B1524)
 A050B1524              Seat Runner Assembly RH From ?
XUFB0424              Bolt, Seat to Runner
A04W0905              Washer, Seat to Runner
LUFN040F              Nut, Seat to Runner
10 XUCS0416              Screw, Runner to Body
11 A04W0904              Washer, Runner to Body
 A04W160616               Washer, Runner to Body
12 050B0835            Rear Parcel Shelf Assembly
 A050B0835          Rear Parcel Shelf Assembly
13 050B1337            Angle - Rear Parcel Shelf
 050B1548          Angle - Rear Parcel Shelf
 A036B0540              Clip - Shelf Support
 KSTS0608              Screw
                 Cupwasher
 050B6121AR               Rivet - Angle to Board
14 050B2003            Rear Seat Squab
15 050B1228            Centre Panel - Rear Seat
 A050B2028              Clip, Centre Panel to Seat Back
 036B6007              Snapsac, Centre Panel to Seat Back
16 050B2011            Rear Seat Cushion Assembly LH
17 050B2012            Rear Seat Cushion Assembly RH
 050B1238              Bracket - Rear Seat Cushion Retaining
 050B6003              Rivet - Bracket to Cushion Board
 PSTS0412              Screw, Bracket to Body
 PSTS0620              Screw - Black, Bracket to Body
18 A050B2017              Rear Quarter Panel Assembly LH
 B050B2017              Rear Quarter Panel Assembly LH
19 A050B2018              Rear Quarter Panel Assembly RH
 B050B2018              Rear Quarter Panel Assembly RH
 KSTS0612              Screw - Panel to Door Flange
20 050B2023            Insert - Rear Quarter Door LH
21 050B2024            Insert - Rear Quarter Door RH
 A050B202814               Clip, Insert to Quarter Panel
 036B600714               Snapsac, Insert to Quarter Panel
 050B1355            Angle - Quarter Panel Mounting
 036B165616               Rivet - Angle to g.f.r.p.
 050B2026            Retaining Strip - Rear Quarter Upper Trim
 050B6003  AR AR           Rivet, Retaining Strip to Rear Quarter Trim Panel
 A02W0405            Washer, Retaining Strip to Rear Quarter Trim Panel
 050B6059          Coat Hook
 050B1537            Coat Hook
 050B6060            Clip - Coat Hook
 050B6061            Screw, Coat Hook Mounting Upto ?
 050B6062            Nut, Coat Hook Mounting Upto ?
 PBAS0416            Screw, Coat Hook Mounting
 BAN000H            Nut, Coat Hook Mounting
 L03W0000            Washer, Coat Hook Mounting
 050B1545          Spacer - Coat Hook
 A05W1206          Washer (Chrome) - Coat Hook
 AUCN040H          Lock Nut - Coat Hook
 A05W1206          Washer - Coat Hook
 050B1638          Badge - Coat Hook
23 050B0243            Tunnel Top
 050B1275              Mounting Plate Magnetic Catch
24 050B0811              Arm Rest Assembly - Tunnel top
25 050B6050              Hinge - Tunnel Arm Rest
 050B6054              Catchpalte Upto ?
 050B6053              magnetic Catch Upto ?
 050B6055              Rivet - Plate to Arm Rest
               Flat Nut - Hinge to Royalite
               Flat Nut - Catch to Mounting Plate
               Screw - Catch to Mounting Plate
               Screw - Hinge to Royalite
               Screw - Hinge to Lid
               Magnetic Catch From ?
               Catch Plate From ?
26 050B0839              Sun Visor Upto 0928
 050B0839            Sun Visor - without mirror (Driver's Side) From 0929
 A050N0839          Sun Visor - without mirror (Driver's Side)
 050N0840            Sun Visor - without mirror (Passenger Side) From 0929
 A050N0840          Sun Visor - without mirror (Driver's Side)
 A050B0863          Sun Visor - with mirror (Passenger Side)
 A050B0864            Sun Visor - without mirror (Driver's Side)
27 050B1276              Bracket - Sun Visor LH
28 050B1277              Bracket - Sun Visor RH
 KSTS1008              Screw - Sun Visor to Body
 050B6056              Interior Rear View Mirror (Fixed)
 050B0564              Interior Rear View Mirror (Dipping)
29 036B6031              Interior Rear View Mirror Upto ?
30 DSTS0808              Screw, Mirror Fixing Upto ?
31 DSTS0408              Screw, Mirror Fixing Upto ?
32 DSTS0608              Screw, Mirror Fixing Upto ?
 050B1564              Interior Rear View Morror From ?
33 050B1360            Headlining Trim (replaced by 050B0360A)
 050B0360A            Headlining Trim
 A050B0360          Headlining Trim
34 050B0509              Tube, Listing - Headlining
35 036B0538              Peg Tube
36 036B6001              Nut
37 315A              Screw
40 050B0230              Crash Pad
41 050M6023              Radio Speaker Bezel
42 050B1197              Boot Floor LH Upto 0928
 A050B1197              Boot Floor LH From 0929
43 050B0098              Boot Floor RH Upto 0928
 A050B1198              Boot Floor RH From 0929
 050B1238              Bracket - Boot Floor Mounting
 MSTS0608              Screw - Boot Floor Mounting
44 050B6049              Grille - Demist vent
45 PSTS0608              Screw - Grille to Crash Pad
